Knotenansicht

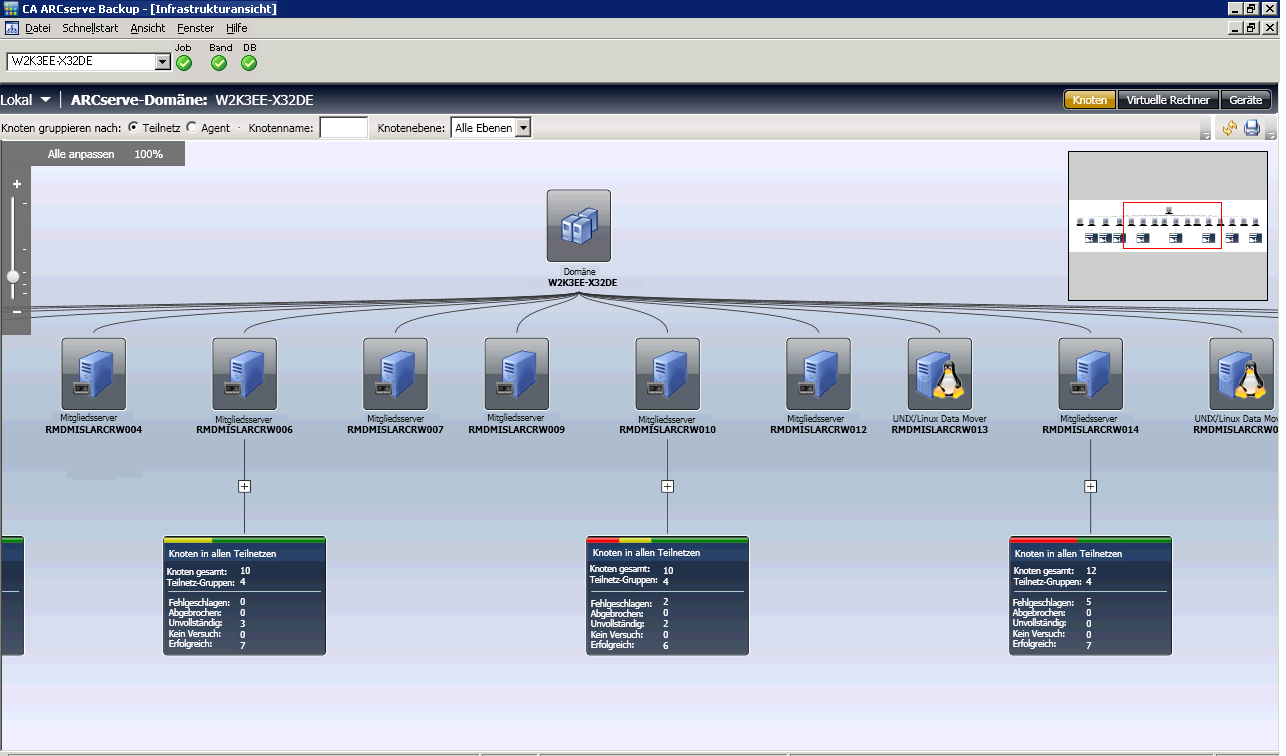

"Knotenansicht" ist die Standardansicht und stellt die Sicherungsbeziehung von Knoten dar. Sie kann mithilfe der zwei entsprechenden Optionsfelder in der Symbolleiste in die Ansichten "Subnetz" und "Agent" gefiltert werden.

• In der Ansicht Subnetz werden die von CA ARCserve Backup gesicherten Knoten in Subnetzgruppierungen angezeigt. Ganz oben sind alle Server angeordnet, und alle von diesen Servern gesicherten Knoten sind nach den zugehörigen Subnetzen gruppiert. Server mit untergeordneten Knoten werden mit einem Übersichtselement und einem Erweiterungssymbol (+) angezeigt. Klicken Sie auf das Symbol, um Subnetzgruppen anzuzeigen. Das Übersichtselement enthält eine Statusleiste, die die Gesamtanzahl der Knoten in Prozent nach einem vordefinierten Farbschema anzeigt. Dazu gehören auch Textdetails wie die Gesamtanzahl der Knoten, die Anzahl der Subnetzgruppen und die Anzahl der Knoten pro Farbstatus.

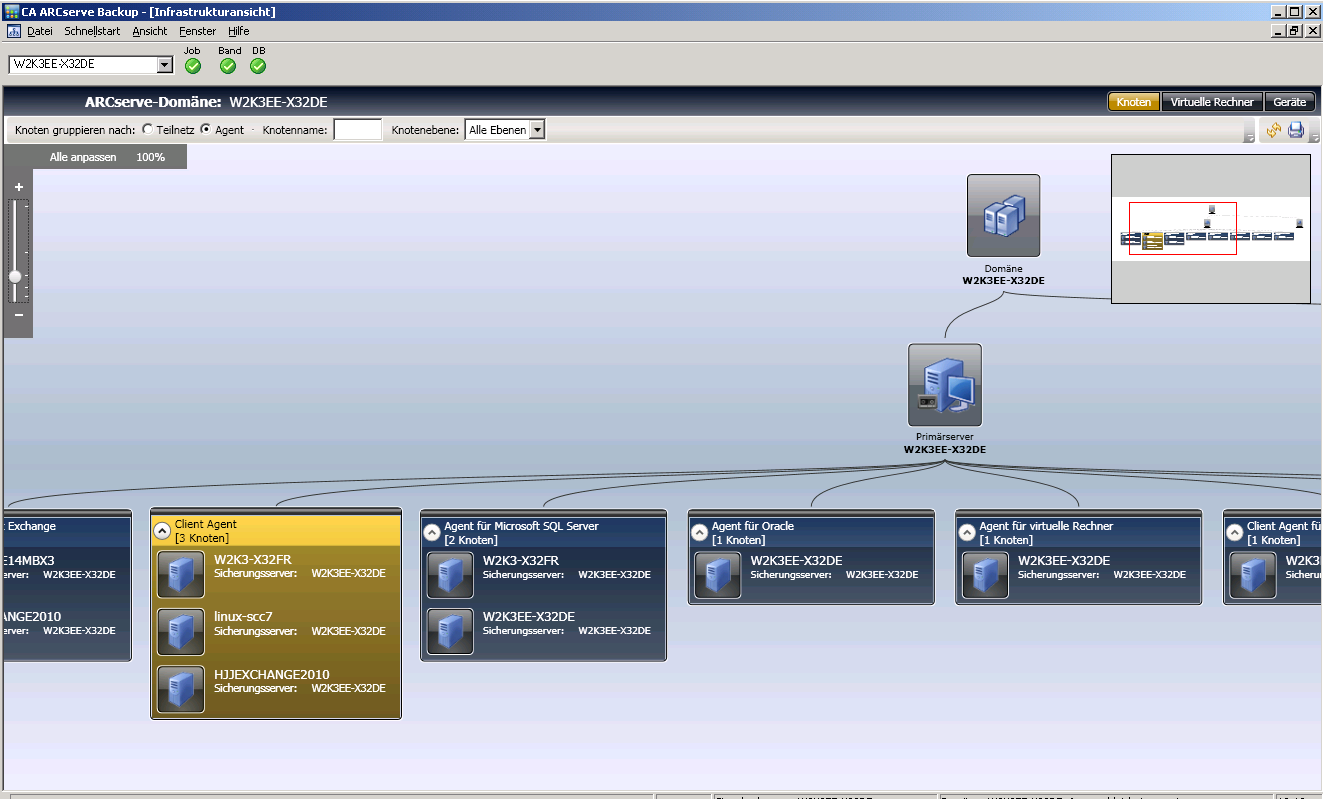

• In der Ansicht Agent sind die von CA ARCserve Backup gesicherten Knoten nach installierten Agenten gruppiert. Ganz oben sind alle Server angeordnet, und alle von diesen Servern gesicherten Knoten sind nach den auf dem jeweiligen Server installierten Subnetzen gruppiert. Wenn an einem Knoten mehr als ein Agent installiert ist, erscheint der Knoten unter mehreren Agentengruppen. Da der letzte bekannte Sicherungsstatus nicht agentenspezifisch ist, ist die Statusleiste grau.
