Microsoft Exchange Server の組織の階層の仕組み

Exchange Server のメッセージング システムは、いくつかの管理ユニットで構成されています。構成の中で最も大きい単位は、「組織」です。 組織の階層は、ご使用の Exchange Server のバージョンによって異なります。

• Exchange Server 2003 -- Exchange Server 2003 では、組織階層に組織、管理グループ、サーバ、およびストレージ グループが含まれます。 組織は階層内で最も高いレベルであり、企業全体を含みます。 管理グループは、管理コンテキストを共有する一連のサーバです。 管理グループの各サーバには、ストレージ グループを最大 4 つまで含めることができます。 各ストレージ グループには、個別にマウントおよびマウント解除できるデータベース ストアを最大 5 つまで含めることができます。 Exchange Server 2003 の組織階層の詳細については、Microsoft Exchange Server のマニュアルを参照してください。

  注： Exchange Server 2003 を使用していて、ボリューム シャドウ コピー サービスのバックアップの実行に関する情報が必要な場合は、「Microsoft Volume Shadow Copy Service ユーザ ガイド」を参照してください。

• Exchange Server 2007 -- Exchange Server 2007 には、以下の 4 つの組織モデルがあります。
  • 単純な Exchange 組織
  • 標準の Exchange 組織
  • 大規模な Exchange 組織
  • 複雑な Exchange 組織

    注： Exchange Server 2007 組織モデルの詳細については、Microsoft TechNet Web サイトを参照してください。

  組織内の各 Exchange メールボックス サーバには、最大 50 のストレージ グループを含めることができます。 非複製環境では、各ストレージ グループには最大 5 つのデータベース ストアを含めることができます。 複製環境では、各ストレージ グループには 1 つのデータベースを含めることができます。 データベースはそれぞれ独立してマウントおよびマウント解除できます。

• Exchange Server 2010 -- Exchange 2010 では、ストレージ グループはサポートされていません。 データベース可用性グループ（DAG）は最大 100 のメールボックス サーバの集合体で、各サーバは最大 16 のメールボックス データベースを保持します。 データベースのコピーは、DAG 内の任意のサーバに格納できます。 このバージョンでは、以下のような変更が加えられています。
  • 回復用ストレージ グループが回復用データベースに置き換えられました。
  • データベース名は組織全体で一意である必要があります。
  • すべてのコピーが同じパスに存在します。
  • Active Manager でデータベースをマウントし、マウントするデータベースを決定する必要があります。
  • すべての高可用性の環境設定はセットアップ後に実行されます。
  • Exchange Server 2010 サーバの役割は、Windows Server 2008 SP2 以降および Windows Server 2008 R2 でサポートされています。
  • Exchange Server 2010 と以前のバージョンを同じ組織にインストールできます。

  データベース可用性グループの概念は、フェールオーバをサーバ レベルではなくデータベース レベルで、エンドユーザから見えないように実現するものです。 DAG では、常にデータベースの 1 つのコピーのみがアクティブになります。 CA ARCserve Backup を使用すると、アクティブなデータベースまたはレプリカからのバックアップを選択できます。 DAG には、物理的に別個の場所にあるメールボックス サーバを含めることができます。

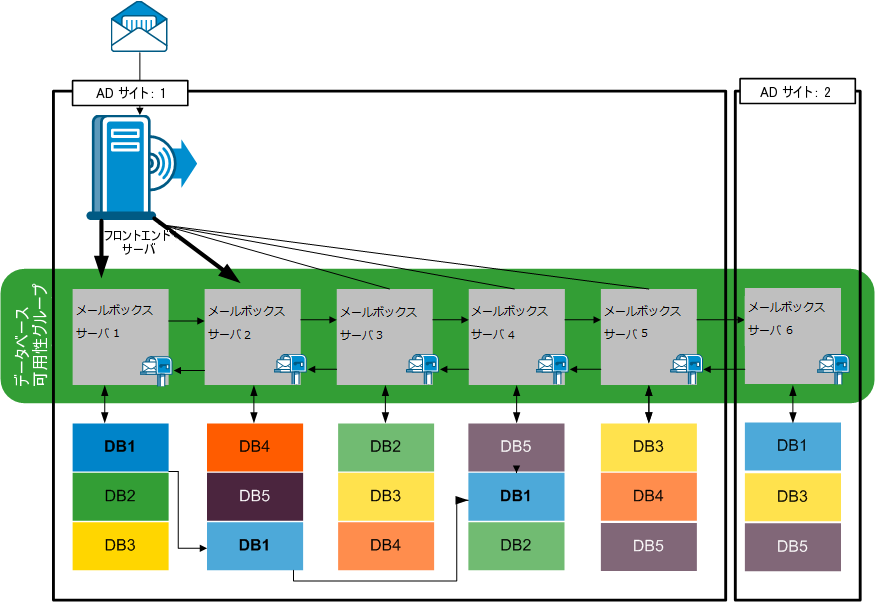

  この例では、5 つのメンバにより DAG が構成され、6 番めのメンバがオフサイトになっています。 データベースは DAG 全体に分散しており、これにより、同じデータベース設定を持つメンバがないようになっています。 この環境設定は、ハードウェアの障害時にデータベース可用性を提供するために Microsoft が提案しているものです。 ユーザは Exchange Server にアクセスし、アクティブ データベースにルーティングされます。 メールボックス サーバ 1 でホストされている DB1 がアクティブであるとします。 メールボックス サーバ 1 が失敗した場合、ユーザをメールボックス サーバ 2 上の DB1 のコピーにルーティングできます。 メールボックス サーバ 2 が失敗した場合、ユーザをメールボックス サーバ 4 上の DB1 のコピーにルーティングできます。 DAG の動作の詳細については、Microsoft の Web サイトを参照してください。
