Exibir Nós

A exibição Nós é o padrão e representa o relacionamento de backup de nós. Pode ser filtrado por dois botões de opção na barra de ferramentas: nas exibições Sub-rede e Agente.

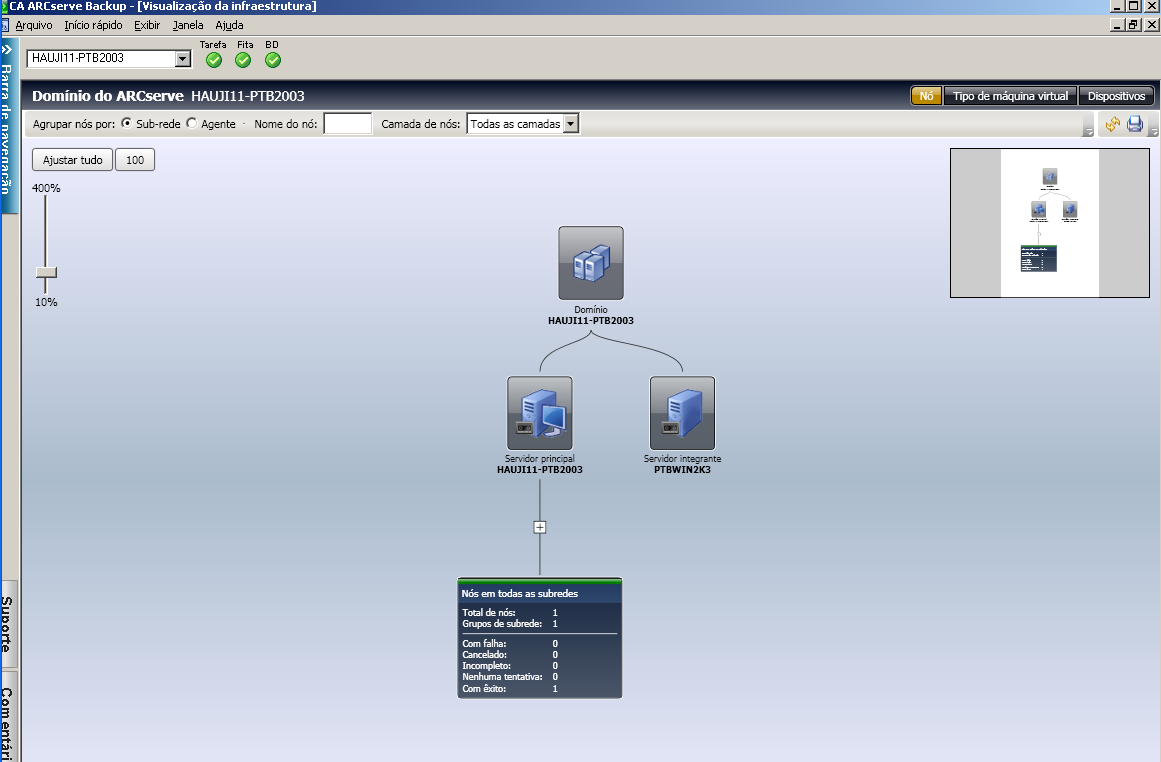

• Na exibição sub-rede, os nós com backup feito pelo CA ARCserve Backup são exibidos em agrupamentos de sub-rede. Todos os servidores são mostrados na parte superior e todos os nós cujo backup foi feito por esses servidores são mostrados agrupados por suas sub-redes. Servidores com nós abaixo deles são exibidos com um item de resumo e um símbolo de expansão (+). Clique no símbolo para exibir grupos de sub-rede. No item do resumo, há uma barra de status que mostra um total de nós em porcentagem com base em um esquema de cores predefinido e em detalhes de texto, incluindo o total de nós, o total de grupos de sub-rede e o total de nós para cada status de cor.

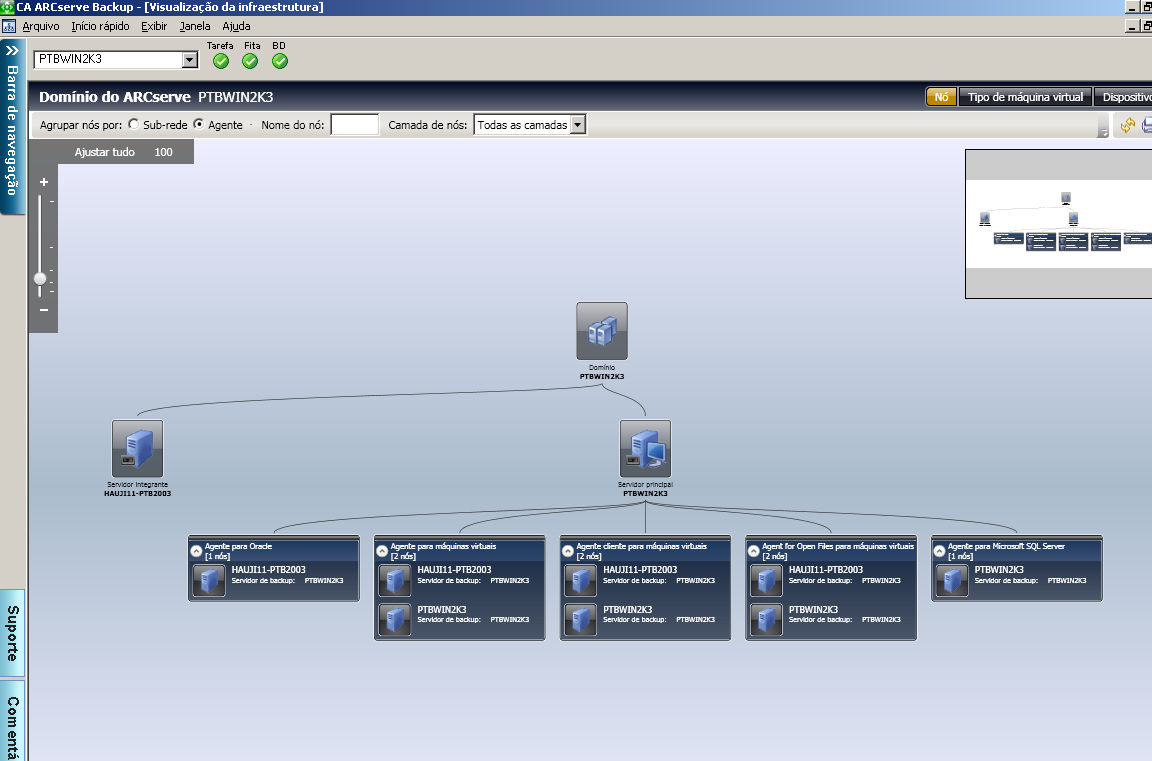

• Na exibição agente, os nós com backup feito pelo CA ARCserve Backup são agrupados por agentes instalados. Todos os servidores são mostrados na parte superior e todos os nós cujo backup foi feito por esses servidores são mostrados agrupados pelos agentes instalados desse servidor. Quando um nó tem mais de um agente instalado, ele aparece em vários grupos de agente. Como o último status de backup conhecido não é específico de agente, a barra de status é cinza.
