Como detectar dispositivos conectados a servidores

Este tópico descreve como detectar dispositivos que estão conectados a servidores do movimentador de dados e como detectar dispositivos SCSI conectados a plataformas específicas.

Servidores do movimentador de dados

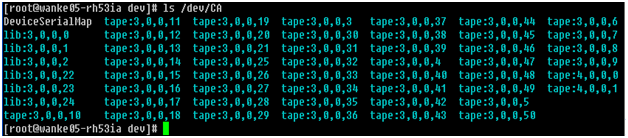

Todos os dispositivos são exibidos como um arquivo de link no diretório /dev/CA em servidores do movimentador de dados, como ilustra a tela a seguir:

Todos os dispositivos aparecem como um arquivo de link no diretório /dev/CA em servidores do movimentador de dados.

Chave

Arquivos do trocador: lib:x,x,x,x
Arquivos do dispositivo:fita:x,x,x,x

O arquivo DeviceSerialMap contém informações sobre trocadores e dispositivos que estão conectados ao servidor do movimentador de dados.

Plataformas Linux (exemplo: Red Hat Enterprise Linux)

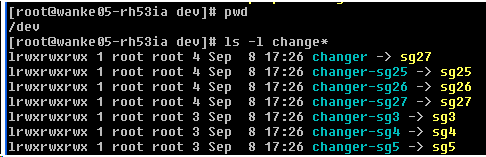

Use a seguinte sintaxe para detectar todos os trocadores:

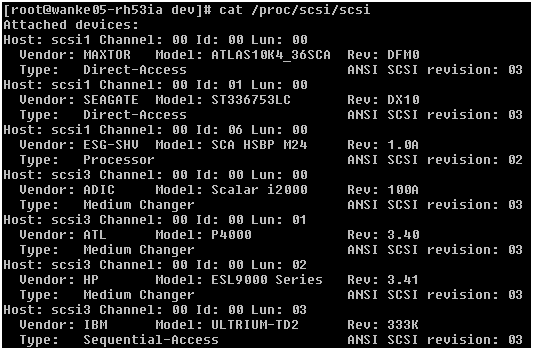

Use a seguinte sintaxe para detectar todos os dispositivos:

Observação: você pode acessar todos os tipos de dispositivos SCSI usando o driver sg. As configurações de mapeamento de dispositivo sg podem ser exibidas no diretório /proc/scsi/sg/devices ou no diretório /proc/scsi/sg/device_strs.

Plataformas UNIX (exemplo: Sun 10)

Os sistemas operacionais SUN 10 usam dois tipos de drivers SCSI: st e sgen. Você pode determinar os tipos de drivers e trocadores a partir do arquivo /etc/driver_aliases. A tela a seguir ilustra que o tipo de driver é st e o tipo de trocador é scsiclass, 01.

A lista a seguir descreve a sintaxe para drivers st.

Para detectar todos os trocadores st, use a seguinte sintaxe:
Para verificar o status do dispositivo st, use a seguinte sintaxe:
Para detectar todos os dispositivos st disponíveis, use a seguinte sintaxe:

Observação: se dispositivos st não estiverem disponíveis, os seguintes resultados são exibidos:

Observação: como opção, você pode obter uma lista de dispositivos no arquivo /kernel/drv/st.conf.

A lista a seguir descreve a sintaxe para drivers sgen:

Para trocadores sgen, use a mesma sintaxe de todos os trocadores st.
Para dispositivos sgen, use a mesma sintaxe que todos os dispositivos st e faça referência ao arquivo /dev/scsi/sequential.
Como opção, você pode obter uma lista de dispositivos no arquivo /kernel/drv/sgen.conf.

Plataformas UNIX (exemplo: HP RISC 11.23)

Use a seguinte sintaxe em sistemas operacionais HP RISC 11.23 para detectar informações do trocador:

bash-4.0# ioscan -FnC autoch
scsi:wsio:T:T:F:29:231:262144:autoch:schgr:0/3/1/0.0.0.0.0.0:8 128 3 2 0 0 0 0 2
47 199 17 149 21 224 137 113 :3:root.sba.lba.lpfc.lpfd.tgt.schgr:schgr:CLAIMED:D
EVICE:HP      D2DBS:4
                            /dev/rac/c4t0d0
scsi:wsio:T:T:F:29:231:589824:autoch:schgr:0/3/1/0.0,5.0,0.0.0.0:8 128 3 2 0 0 0 0 1
53 125 185 26 130 50 80 249 :1:root.sba.lba.lpfc.lpfd.tgt.schgr:schgr:CLAIMED:DE
VICE:HP      MSL G3 Series:9
                            /dev/rac/c9t0d0
scsi:wsio:T:T:F:29:231:917504:autoch:schgr:0/3/1/0.0.10.0.0.0:8 128 3
153 125 185 26 242 88 164 118: 2: root.sba.lba.lpfc.lpfd.tgt.schgr: schgr: solicitado:
DEVICE:HP      MSL G3 Series:14
                            /dev/rac/c14t0d0

Use a seguinte sintaxe em sistemas operacionais HP RISC 11.23 para detectar informações dos dispositivos disponíveis:

bash-4.0# ioscan -fnC tape
Class     I  H/W Path       Driver S/W State   H/W Type     Description
=======================================================================
tape     15  0/3/1/0.0.1.0.0.0  stape CLAIMED     DEVICE       HP      Ultrium VT
                           /dev/rmt/15m           /dev/rmt/c5t0d0BEST
                           /dev/rmt/15mb          /dev/rmt/c5t0d0BESTb
                           /dev/rmt/15mn          /dev/rmt/c5t0d0BESTn
                           /dev/rmt/15mnb         /dev/rmt/c5t0d0BESTnb
tape     14  0/3/1/0.0.2.0.0.0  stape CLAIMED     DEVICE       HP      Ultrium VT
                           /dev/rmt/14m           /dev/rmt/c6t0d0BEST
                           /dev/rmt/14mb          /dev/rmt/c6t0d0BESTb
                           /dev/rmt/14mn          /dev/rmt/c6t0d0BESTn
                           /dev/rmt/14mnb         /dev/rmt/c6t0d0BESTnb
tape     17  0/3/1/0.0.3.0.0.0  stape CLAIMED     DEVICE       HP      Ultrium VT
                           /dev/rmt/17m           /dev/rmt/c7t0d0BEST
                           /dev/rmt/17mb          /dev/rmt/c7t0d0BESTb
                           /dev/rmt/17mn          /dev/rmt/c7t0d0BESTn
                           /dev/rmt/17mnb         /dev/rmt/c7t0d0BESTnb
tape      7  0/3/1/0.0.6.0.0.0  stape CLAIMED     DEVICE       HP      Ultrium 3-SCSI
                           /dev/rmt/7m             /dev/rmt/c10t0d0BEST
                           /dev/rmt/7mb            /dev/rmt/c10t0d0BESTb
                           /dev/rmt/7mn            /dev/rmt/c10t0d0BESTn
                           /dev/rmt/7mnb           /dev/rmt/c10t0d0BESTnb
tape      8  0/3/1/0.0.7.0.0.0  stape CLAIMED     DEVICE       HP      Ultrium 3-SCSI
                           /dev/rmt/8m             /dev/rmt/c11t0d0BEST
                           /dev/rmt/8mb            /dev/rmt/c11t0d0BESTb
                           /dev/rmt/8mn            /dev/rmt/c11t0d0BESTn
                           /dev/rmt/8mnb           /dev/rmt/c11t0d0BESTnb

Se os arquivos de dispositivo se tornarem inutilizáveis, você pode criar os arquivos de dispositivo usando o seguinte comando:
```
#mkdir /tmp/tape
# mv /dev/rmt/* /tmp/tape
# insf -e
# ioscan -fnC tape
```

Plataformas UNIX (exemplo: AIX 5.3)

Execute o seguinte comando para capturar informações detalhadas sobre a mídia de fita:

bash-3.00# lscfg -vp|grep -i -p rmt
fcnet0           U0.1-P1-I5/Q1                       Fibre Channel Network Protocol Device
fscsi1           U0.1-P1-I5/Q1                       FC SCSI I/O Controller Protocol Device
rmt30            U0.1-P1-I5/Q1-W50014380018CC723-L0  Other FC SCSI Tape Drive
rmt31            U0.1-P1-I5/Q1-W50014380018CC721-L0  Other FC SCSI Tape Drive
rmt32            U0.1-P1-I5/Q1-W50014380018CC6E7-L0  Other FC SCSI Tape Drive
rmt33            U0.1-P1-I5/Q1-W50014380018CC6E5-L0  Other FC SCSI Tape Drive
rmt34            U0.1-P1-I5/Q1-W50014380018CC6E3-L0  Other FC SCSI Tape Drive
rmt35            U0.1-P1-I5/Q1-W50014380018CC6E1-L0  Other FC SCSI Tape Drive
rmt38            U0.1-P1-I5/Q1-W50014380018CC703-L0  Other FC SCSI Tape Drive
rmt39            U0.1-P1-I5/Q1-W50014380018CC701-L0  Other FC SCSI Tape Drive

Execute o seguinte comando para capturar o status da mídia de fita:

bash-3.00# lsdev -Cc tape
rmt30 Available 1H-08-02 Other FC SCSI Tape Drive
rmt31 Available 1H-08-02 Other FC SCSI Tape Drive
rmt32 Available 1H-08-02 Other FC SCSI Tape Drive
rmt33 Available 1H-08-02 Other FC SCSI Tape Drive
rmt34 Available 1H-08-02 Other FC SCSI Tape Drive
rmt35 Available 1H-08-02 Other FC SCSI Tape Drive
rmt36 Defined   1H-08-02 Other FC SCSI Tape Drive
rmt37 Defined   1H-08-02 Other FC SCSI Tape Drive
rmt38 Available 1H-08-02 Other FC SCSI Tape Drive
rmt39 Available 1H-08-02 Other FC SCSI Tape Drive
