Szenarioverwaltungstasks ausführen › Erstellen neuer Szenarien › Erstellen von Gesamtsystemszenarien
Erstellen von Gesamtsystemszenarien
Gesamtsystemszenarien erstellen virtuelle Datenträger von einem physischen Masterserver und speichern sie auf einem Host einer virtuellen Plattform. Bei einem Switchover oder Failover wird der virtuelle Datenträger verwendet, um einen virtuellen Rechner auf dem Host der virtuellen Plattform zu erstellen.
Gesamtsystemszenarien werden auf folgenden virtuellen Plattformen unterstützt:
Hinweis: Informationen finden Sie in den CA ARCserve RHA-Versionshinweisen oder in der Kompatibilitätsmatrix auf CA Support für unterstützte Versionen.
Die meisten CA ARCserve RHA-Szenarien erfordern, dass Sie zwei Hosts angeben (einen Master und ein Replikat), Gesamtsystemszenarien benötigen jedoch drei Hosts:
- Master: der physische Rechner, den Sie schützen möchten.
- Appliance: ein virtueller Rechner, der als Replikatserver dient (hier sollte der CA ARCserve RHA-Prozess installiert werden). Wenn Sie eine virtuelle Hyper-V-Plattform verwenden, ist dieses Feld nicht anwendbar und nicht verfügbar (es wird grau hinterlegt angezeigt).
Hinweis: Wenn der Master Windows 2008 oder später ist, empfehlen wir, als Appliance Windows 2008 R2 zu verwenden.
Hinweis: Wenn Sie Hyper-V als die Zielplattform verwenden, empfehlen wir, als Appliance Windows 2008 R2 zu verwenden.
- Host der virtueller Plattform: der Rechner, der den Appliance-VM hostet, der als Replikatserver dient.
Folgender Vorgang bezieht sich auf vCenter-, ESX- und XEN-Gesamtsystemszenarien. Anweisungen zur Erstellung von Hyper-V-Gesamtsystemszenarien finden Sie im Abschnitt Erstellen von Gesamtsystemszenarien - Hyper-V.
So erstellen Sie Gesamtsystemszenarien für alle Plattformen mit Ausnahme von Hyper-V
- Starten Sie den CA ARCserve RHA-Manager. Klicken Sie auf "Datei" > "Erstellen" > "Neues Szenario", oder klicken Sie in der Symbolleiste auf die Schaltfläche "Neues Szenario".
Das Begrüßungsdialogfeld wird geöffnet.
- Klicken Sie auf "Neues Szenario erstellen". Geben Sie einen Szenariogruppennamen ein, oder wählen Sie einen aus der Liste aus, und klicken Sie anschließend auf "Weiter".
Das Dialogfeld "Server- und Produkttyp auswählen" wird angezeigt.
- Wählen Sie "Gesamtsystem" aus, klicken Sie auf "High Availability" oder "DR" und wählen Sie die gewünschten "Tasks auf Replikat" aus. Weitere Informationen zu "Tasks auf Replikat" finden Sie unter "Assured Recovery". Klicken Sie auf "Weiter".

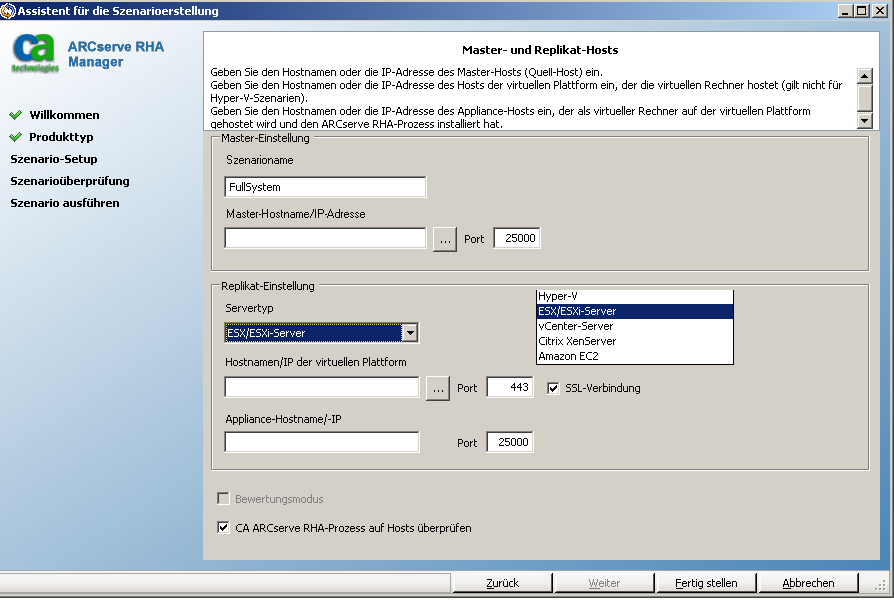

Das Dialogfeld "Master- und Replikat-Hosts" wird angezeigt.
- Füllen Sie das Fenster wie nachstehend beschrieben aus, und klicken Sie anschließend auf "Weiter":
- Szenarioname: Geben Sie einen Szenarionamen ein. Der Standardwert ist der Szenariotyp, zum Beispiel "Gesamtsystem".
- Master-Hostname/IP-Adresse und Port: Geben Sie den physischen Rechner an, den Sie schützen möchten, oder durchsuchen Sie das System, um einen Rechner auszuwählen. Geben Sie die Port-Nummer ein.
- Servertyp: Wählen Sie die virtuelle Plattform des Rechners aus, der den VM ausrichten wird, zum Beispiel "ESX Server".
- Hostnamen/IP der virtuellen Plattform und Port: Geben Sie den physischen Rechner an, der auf der virtuellen Plattform des Rechners ausgeführt wird, den Sie unter "Servertyp" ausgewählt haben, oder durchsuchen Sie das System, um einen Rechner auszuwählen. Geben Sie die Port-Nummer ein.
- (Optional) SSL-Verbindung: Klicken Sie auf diese Option, wenn Sie stattdessen eine SSL-Portnummer angeben möchten. Mit Ausnahme von Hyper-V können Sie so für alle virtuellen Plattformtypen vorgehen.
- Appliance-Hostnamen/-IP und Port: Geben Sie den Hostnamen des virtuellen Rechners oder die IP-Adresse des VM an, um in diesem Szenario als Replikatserver zu fungieren. Wenn der Servertyp "Hyper-V" ist, ist dieses Feld nicht verfügbar.
- CA ARCserve RHA-Prozess auf Hosts überprüfen: Aktivieren Sie diese Option, um zu bestätigen, dass die neueste Prozess-Version auf allen im Szenario angegebenen Servern installiert ist.
Wenn Sie dazu aufgefordert werden, geben Sie die entsprechenden Anmeldeinformationen für die angegebenen Rechner ein.
- Warten Sie, bis die Überprüfung abgeschlossen ist. Bei Bedarf können Sie den CA ARCserve RHA-Prozess auf einem beliebigen Server installieren. Wenn Fehler auftreten, versuchen Sie sie zu lösen, indem Sie auf "Erneut überprüfen" klicken. Wenden Sie sich an Ihren Sicherheitsadministrator, wenn Fehler bei RPC-Diensten auftreten.
Klicken Sie auf "Weiter", wenn der Prozess auf den Hosts überprüft wird.
Das Dialogfeld "Volumeeinstellung" wird geöffnet. CA ARCserve RHA erkennt automatisch die Volumes auf dem angegebenen Masterserver.
- Geben Sie die Volumes an, die Sie schützen möchten. (Optional) Aktivieren Sie die Option "Ausschlussverzeichnis und -dateien aktivieren". Diese Option filtert standardmäßig pagefile.sys, hiberfil.sys, Informationen des System-Volumes, Recycler und wiederverwendete Dateien und Ordner. Klicken Sie auf "Weiter".
Sie werden möglicherweise aufgefordert, Anmeldeinformationen für den Server einzugeben.
Das Fenster "Ressourcenpool-Auswahl" wird geöffnet.
- Klicken Sie auf "Weiter".
Das Fenster "Speicherauswahl" wird geöffnet.
- Geben Sie an, wo der virtuelle Rechner gespeichert werden soll. Aktivieren Sie bei Bedarf die Option "Speicherplatz nach Bedarf zuordnen und übergeben". Klicken Sie auf "Weiter".
Das Dialogfeld "Szenarioeigenschaften" wird geöffnet.
- Ändern Sie gegebenenfalls die Eigenschaften, und klicken Sie anschließend auf "Weiter". Weitere Informationen finden Sie im CA ARCserve RHA-Administrationshandbuch.
Das Dialogfeld "Master- und Replikateigenschaften" wird angezeigt.
- Ändern Sie gegebenenfalls die Eigenschaften, und klicken Sie anschließend auf "Weiter". Folgende Informationen werden erfasst: CPU-Nummer, Speichergröße auf VM, Adapterinformationen auf dem physischem Master und die Netzwerkzuordnungsliste. Sie können diese Einstellungen auch außerhalb des Assistenten für die Szenarioerstellung ändern. Weitere Informationen finden Sie im CA ARCserve RHA-Administrationshandbuch.
- Bitte warten Sie, während CA ARCserve RHA Switchover-Eigenschaften abruft.
- Wenn das Dialogfeld "Switchover-Eigenschaften" geöffnet wird, blenden Sie die Eigenschaften "Netzwerkverkehrsumleitung" ein. Stellen Sie in diesem Dialogfeld sicher, die Zuordnungen von physischen Netzwerken zu bearbeiten.
So bearbeiten Sie Zuordnungen von physischen Netzwerken
- Wählen Sie "Klicken Sie hier, um die Zuordnungen physischer Netzwerke zu bearbeiten" aus.
Das Dialogfeld "Netzwerkadapter-Zuordnung" wird geöffnet. Sollte sich sowohl auf dem Master- als auch auf dem Replikatserver lediglich ein Adapter für virtuelle Netzwerke befinden, werden diese automatisch zugeordnet. Klicken Sie auf das Drop-down in der Spalte "Replikat-Netzwerkadapter", und wählen Sie den Adapter aus, den Sie zur Spalte "Master-Netzwerkadapter" zuordnen möchten.
Masteradapterinformationen anwenden (Standard): Wählen Sie diese Option aus, wenn der Masteradapter sich im DHCP-Modus vorliegt.
Adapterinformationen benutzerdefiniert anpassen: Wählen Sie diese Option aus, um die IP-Einstellungen und die Registerkarten "DNS&WINS" zu aktivieren.
- IP-Einstellungen: Sie können IP-Adressen, Teilnetzmasken und Gateways hinzufügen oder entfernen.
- DNS und WINS: Sie können DNS-IP-Adressen, primäre oder sekundäre WINS hinzufügen oder entfernen.
Klicken Sie auf "OK", um das Dialogfeld "Netzwerkadapter-Zuordnung" zu schließen, und klicken Sie auf "Weiter", um fortzufahren.
Das Dialogfeld "Initiierung von Switchover und umgekehrter Replikation" wird eingeblendet.
- Geben Sie an, ob das Switchover automatisch oder manuell gestartet werden soll. Umgekehrte Replikation kann in diesem Szenario nicht angegeben werden. Klicken Sie auf "Weiter".
- Warten Sie, bis die Szenarioüberprüfung abgeschlossen ist.
Sollte die Szenarioüberprüfung Fehler anzeigen, müssen Sie diese korrigieren, bevor Sie fortfahren können. Werden Warnungen angezeigt, sollten Sie auf diese ebenfalls entsprechend reagieren, um erfolgreich fortfahren zu können. Wenn Sie Änderungen vorgenommen haben, klicken Sie auf "Wiederholen", um eine erneute Überprüfung durchzuführen. Klicken Sie auf "Weiter".
Das Dialogfeld "Szenarioausführung" wird geöffnet.
- Klicken Sie auf "Jetzt ausführen", wenn Sie die Synchronisation starten und das Szenario aktivieren möchten. Wählen Sie "Volumesynchronisation" für Gesamtsystemszenarien aus. Klicken Sie auf "Fertig stellen", um die aktuellen Einstellungen zu speichern und das Szenario später auszuführen.
Nächste Schritte:
- Bei Gesamtsystem- zu ESX Server-Szenarien müssen Sie die IP-Adresse manuell eingeben, da Ihre Szenarien sonst fehlschlagen werden. Weitere Informationen finden Sie unter Konfigurieren von zusätzlichen Eigenschaften in Gesamtsystem-zu-ESX-Szenarien.
