Protección de sistemas completos › Cómo funcionan los escenarios Todo el sistema

Cómo funcionan los escenarios Todo el sistema

Utilice escenarios Todo el sistema para proteger cualquier servidor, sin tener en cuenta el tipo de aplicación. Es compatible con la replicación, la alta disponibilidad y la recuperación asegurada. Los escenarios Todo el sistema son independientes de las aplicaciones y permiten la transferencia de todo un equipo físico (master), incluyendo toda la información de estado del sistema a un servidor réplica virtualizado que sea compatible con el sistema operativo invitado del servidor activo.

Los siguientes entornos virtualizados son compatibles como el servidor réplica en escenarios Todo el sistema:

• Microsoft Hyper-V
• Citrix XenServer (Xen)

  Nota: Revise las limitaciones de configuración de XenServer en www.citrix.com antes de utilizar XenServer.

• ESX
• Servidor de vCenter
• Amazon EC2

Nota: Consulte las Notas de la versión de CA ARCserve RHA o la matriz de compatibilidad en Soporte de CA para ver las versiones compatibles.

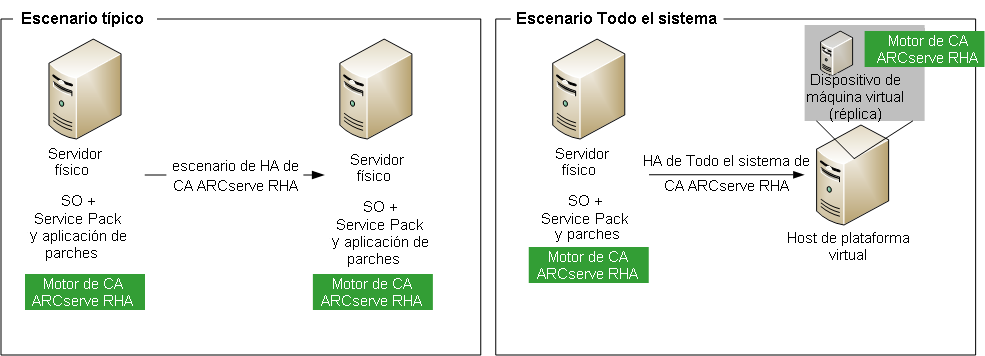

Los datos de un master físico se duplican no en una réplica física, como aparece en los escenarios de CA ARCserve RHA típicos, sino en un archivo de disco duro virtual (VHD) que se almacena en una máquina virtual. Esta máquina virtual, denominada dispositivo El dispositivo es una máquina virtual que se ejecuta en el host de la plataforma virtual especificado en un escenario Todo el sistema. Instale el motor de CA ARCserve RHA en esta máquina virtual y especifíquelo como servidor réplica en estos escenarios. Sin embargo, si Hyper-V es la plataforma virtual, el campo Dispositivo no se aplica. en los escenarios Todo el sistema, se ejecuta en un host de plataforma virtual y se configura con el motor de CA ARCserve RHA. Durante la conmutación, se desactiva el master físico y se crea una máquina virtual nueva en el host de plataforma virtual y se monta el archivo VHD como disco. La máquina virtual nueva se reinicia y los servicios de integración se implementan.

Nota: No es posible ejecutar dos escenarios Todo el sistema que protejan el mismo master físico.

La lista siguiente resalta cómo funcionan las operaciones de CA ARCserve RHA primarias con escenarios Todo el sistema.

Creación de escenario: cree un escenario Todo el sistema para identificar un equipo físico como el servidor master y una máquina virtual como el dispositivo (réplica) y la plataforma virtual que hospeda esta máquina virtual de dispositivo. Especifique información única para los escenarios Todo el sistema, en función del tipo de plataforma virtual:

• Lista de volumen: seleccione qué volúmenes del master puede incluir en el escenario. Los volúmenes de sistema y de inicio deben protegerse y se seleccionan siempre de forma predeterminada.
• Lista de directorio raíz: puesto que no hay ningún concepto de directorio raíz en los escenarios Todo el sistema, esta lista se utiliza como guía en la cual se replican los datos en un disco virtual.
• Directorio local en la máquina virtual: ésta es la ubicación del disco virtual almacenado en el servidor de máquina virtual. Todos los discos virtuales se almacenan aquí. También almacena el punto de montaje del volumen de disco virtual. CA ARCserve RHA reproduce los datos desde el directorio de origen en el master físico hasta el punto de montaje en el servidor réplica virtual.
• Lista de adaptadores de redes: se encarga de almacenar toda la información de adaptadores de redes (nombre del adaptador, ID del adaptador, dirección IP, dirección de MAC, y así sucesivamente) en el equipo físico. Esta información se utiliza para crear listas de asignación de redes entre el adaptador de la máquina física y el adaptador de la máquina virtual.
• Lista de asignación de redes: al crear una máquina virtual, el adaptador de redes en la máquina virtual se configura conforme a la información que aparece en la lista.
• Valor de CPU/memoria: al crear una máquina virtual, CA ARCserve RHA configura el número de CPU y el tamaño de memoria de la máquina virtual de acuerdo con las propiedades de configuración definidas en el escenario.
• Agrupación de recursos: para las plataformas vCenter o ESX, elija una agrupación de recursos que especifique los recursos compartidos para la máquina virtual.
• Almacén de datos: para vCenter o plataformas ESX, elija un almacén de datos que especifique dónde deben guardarse los archivos de máquina virtual.

Inicio del escenario: CA ARCserve RHA valida el escenario almacenado para verificar que no existe ningún error que evite la realización de una conmutación correcta, si es necesario.

Sincronización : el master físico crea y transfiere el archivo de disco virtual al directorio local en el réplica virtual. Después de la transferencia, el archivo de disco virtual se almacena en el directorio que ha especificado en el cuadro de diálogo de Directorio raíz de réplica durante la creación del escenario.

Replicación : el master físico reproduce algunos cambios de datos en el archivo de disco virtual almacenado en el réplica en el modo de tiempo real. El archivo de disco virtual se monta como directorio en el sistema de archivos del servidor Hyper-V.

Conmutación : si el master físico no está disponible, CA ARCserve RHA inicia la conmutación conforme a las propiedades que se han establecido durante la creación de escenario. CA ARCserve RHA detiene el escenario P2V y desactiva la red de máquina física. Se crea la máquina virtual en el servidor mediante el mismo nombre que el master físico. El disco virtual se monta y el adaptador de redes para la máquina virtual se agrega según la lista de asignación de redes definida en el escenario almacenado. Finalmente, la máquina virtual se reinicia. Para los usuarios finales que acceden al master físico erróneo, la conmutación puede tardar varios minutos.

Recuperación de datos: inicie el asistente de recuperación de datos y seleccione un punto de restauración. Puede seleccionar los volúmenes para restaurar y el destino dónde desea que se restauren. CA ARCserve RHA crea e inicia el escenario de restauración.

Recuperación asegurada: es posible ejecutar una recuperación asegurada manual o automática. Seleccione el servidor réplica virtual y haga clic en Prueba de integridad de réplica, seleccione el tipo de recuperación asegurada y continúe. CA ARCserve RHA detiene la aplicación de cambios de diario, inicia el proceso de recuperación asegurada mediante la creación de una máquina virtual con los discos virtuales especificados y, a continuación, inicia la máquina virtual. CA ARCserve RHA vuelve a aplicar cambios de diario cuando la recuperación asegurada se detiene.
