Procédure de création d'un plan de réplication sur les différents sites

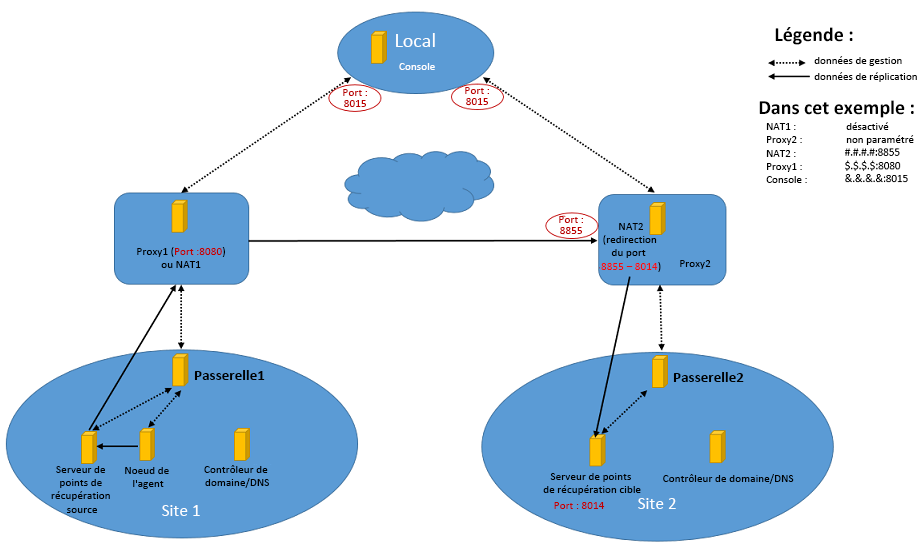

La fonction de réplication sur les différents sites vous permet d'utiliser la même console pour répliquer des données entre différents sites. Le diagramme suivant illustre la connexion entre la console et les sites 1 et 2 :
La console (par exemple, dans un réseau public), le site 1 (par exemple, dans un réseau privé) et le site 2 (par exemple, dans un autre réseau privé) peuvent se trouver dans différents segments du réseau. Les sites 1 et 2 sont gérés par la console via la passerelle.
Le diagramme offre un exemple d'utilisation de cette fonctionnalité UDP et est fourni à titre de référence uniquement, étant donné que l'environnement réel que vous utilisez peut être différent de celui décrit ici. Cet exemple porte sur la réplication des données du serveur de points de récupération source du site 1 au serveur de points de récupération de destination du site 2. La passerelle au niveau du site 1 et du site 2 peut se connecter à la console à l'aide d'un serveur proxy ou NAT. Le serveur proxy ou NAT doit être configuré correctement.
Description du diagramme :
- Le serveur Proxy1 ou NAT1 inclut une interface publique et une interface privée. Par exemple : IP-1 (adresse IP publique) se trouve dans le même segment que la console, alors qu'IP-2 (adresse IP privée) réside dans le même segment que Site1. Dans les paramètres réseau de l'ordinateur Passerelle1, la passerelle par défaut est définie sur IP privée de Proxy1 ou de NAT1.
- Proxy2 et NAT2 possèdent également le même paramètre que Proxy1/NAT1, mais NAT2 requiert une configuration supplémentaire d'une règle de redirection du port afin que ce mappage permette d'accéder au service privé à partir du réseau public. Dans cet exemple, il s'agit du serveur de points de récupération source utilisé par la redirection de port NAT2 pour se connecter au serveur de points de récupération de destination.
- Dans le système d'exploitation Windows Server 2012 R2, les deux fenêtres d'interface utilisateur et de commande ont pu définir la redirection de port pour le serveur NAT. Dans l'exemple de commande ci-dessous, entrez cette adresse à partir du navigateur Web du serveur de points de récupération source https ou http://<IP-1_NAT2>:<numéro_port=8855> pour rediriger vers le serveur de points de récupération de destination https ou http://<IP_serveur_points_récupération_destination=192.168.30.102>:8014, pour pouvoir exécuter la réplication intersites.
- netsh interface portproxy add v4tov4 listenport=8855 connectaddress="192.168.30.102" connectport=8014 protocol=tcp
