Dashboard

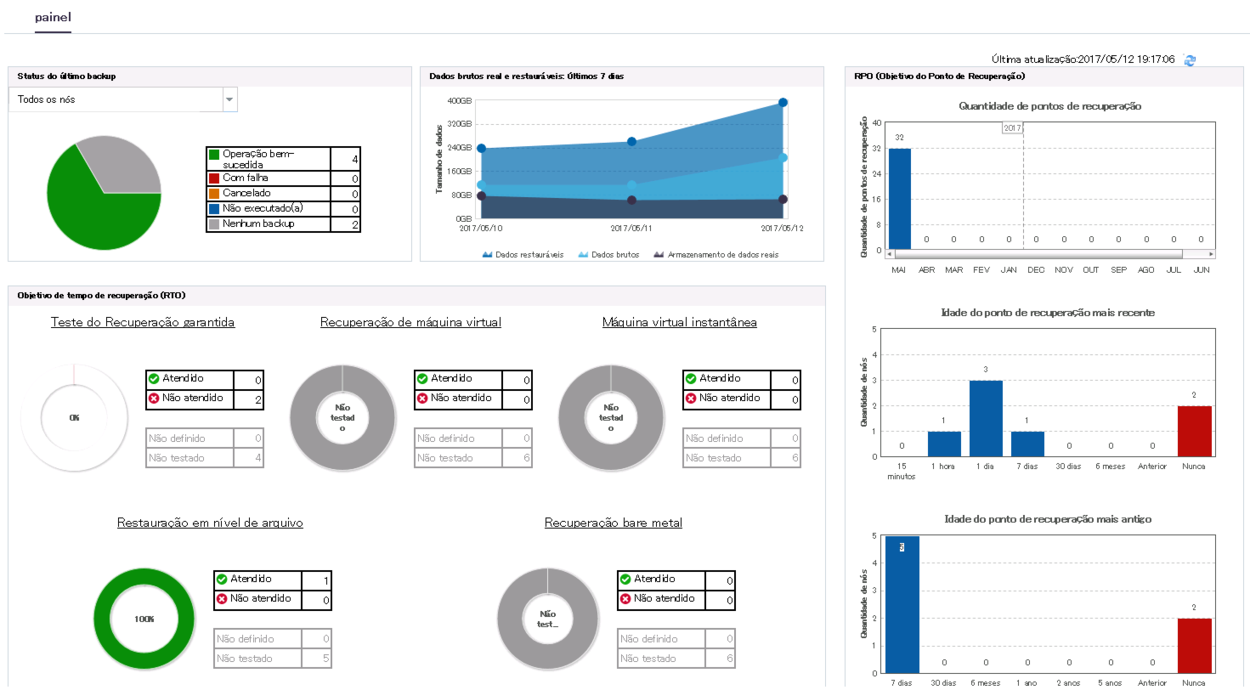

La scheda Dashboard consente di visualizzare una rappresentazione grafica dello stato dell’ultima attività e dell’archiviazione dei dati negli ultimi sette giorni. La scheda Dashboard consente di eseguire le operazioni seguenti:

• Visualizzare l'ora dell'ultimo aggiornamento. Facendo clic sull’icona Aggiorna, vengono visualizzati i dati più recenti nel dashboard.
• Facendo clic sul grafico a barre RTO, viene visualizzata la pagina Rapporti RTO.
• Visualizzare l’ultimo stato di attività dei nodi o dei piani in base ai filtri selezionati nel grafico Stato ultima attività.



Nella scheda Dashboard, è possibile visualizzare i grafici delle opzioni seguenti:

Ultimo stato attività

Stato ultima attività fa riferimento allo stato più recente dell’attività e fornisce più filtri per la visualizzazione dello stato. In base alla selezione dall’opzione di filtro, è possibile visualizzare l’ultimo stato dell’attività. Ad esempio, selezionare Tutti i nodi per visualizzare lo stato di attività più recente di tutti i nodi, oppure selezionare un piano per visualizzare lo stato di attività più recente dei nodi protetti dal piano. Filtrare ulteriormente per un tipo di attività specifica. Se si seleziona Tutti i nodi, è possibile visualizzare lo stato seguente:

• Completato correttamente indica che il backup dei nodi è stato eseguito correttamente.
• Non riuscito indica che l’ultimo backup non è riuscito.
• Annullato indica che l’ultimo backup è stato arrestato.
• Missed (Perso) indica che l’ultimo backup non è stato eseguito secondo la pianificazione.
• Non connesso indica che Arcserve UDP la console non è riuscita a stabilire la connessione con il nodo.
• Incompleto indica che il processo di ripristino non è stato completato.

Quando si fa clic su ogni fetta (lo stato) del grafico a torta, si apre la pagina Risorse e vengono visualizzati i nodi associati. Ad esempio, se si fa clic su Operazione riuscita dal grafico a torta, viene visualizzata la pagina Risorse. La pagina Risorse visualizza i nodi privi di piano. Inoltre, il filtro Operazione riuscita filtro è preselezionato nella pagina Risorse.

Dimensione dei dati effettivi, di ripristino e non elaborati: 7 giorni

Il grafico confronta i dati non elaborati, i dati di ripristino e l'archiviazione dati effettiva degli ultimi sette giorni.

Dimensione dei dati di ripristino

Si riferisce alla dimensione dei dati che è possibile ripristinare dai dati archiviati su tutti i sistemi di archiviazione di destinazione in quel giorno. Indipendentemente dal tipo di backup, che può essere completo o incrementale, ogni punto di ripristino viene utilizzato per ripristinare un'origine completa. Questa è la dimensione totale dell'intera origine di ripristino disponibile.

Se ad esempio la dimensione dei dati non elaborati è di 30 GB e, dopo la compressione e la deduplicazione, scende a 22 GB, la dimensione dei dati di ripristino è di 30 GB per il primo backup completo. Per una modifica incrementale di 4 GB, la dimensione dei dati di ripristino è 30 + 34 GB = 64 GB.

Dimensione di archiviazione dei dati effettivi

Si riferisce alla dimensione finale dei dati. Dopo la compressione dei dati non elaborati, la rimozione dei blocchi di dati duplicata dai dati non elaborati e l'aggiunta di alcuni metadati, i dati non elaborati diventano finali e vengono salvati nello spazio di archiviazione di destinazione.

Dimensione dei dati non elaborati

Si riferisce ai dati letti dall'origine e trasferiti nella destinazione.

Rapporto SLA per RTO e RPO

Arcserve UDPIl rapporto Service Level Agreement (SLA) in consente alle aziende di generare rapporti di conformità relativi all’obiettivo del punto di ripristino (Recovery Point Objective, RPO) e all’obiettivo del momento di ripristino (Recovery Time Objective, RTO).

Rapporto RTO

Il rapporto RTO di Arcserve UDP è un rapporto di conformità che visualizza il confronto tra i valori relativi al momento effettivo di ripristino e all’obiettivo del momento di ripristino per tutti i tipi di processo di recupero eseguiti, quali il ripristino di file system, il ripristino di computer virtuali, i computer virtuali istantanei e Assured Recovery. Il grafico a barre utilizza più colori per visualizzare lo stato dei processi. È possibile eseguire un’ulteriore analisi in dettaglio per verificare se lo stato a livello di nodo filtrato per RTO è soddisfatto, non soddisfatto, non verificato o non definito.

Rapporto RPO

Arcserve UDPIl rapporto RPO di mostra il numero totale di nodi con i punti di ripristino disponibili durante il periodo di tempo specificato nella visualizzazione della barra, categorizzato in base alla data dei punti di ripristino più recenti (15 minuti, ultima ora, 12 ore, ultimo giorno e così via), alla data dei punti di ripristino meno recenti (30 giorni e oltre) e alla distribuzione mensile (gennaio - dicembre). È possibile eseguire un’ulteriore analisi in dettaglio per visualizzare lo stato a livello di nodo per la categoria selezionata.

Nota: Dal dashboard, è possibile visualizzare direttamente il rapporto RPO di un mese specifico. Il rapporto viene compilato direttamente dal dashboard Arcserve UDP. Facendo clic nel grafico a barre RPO di un mese nel Dashboard viene visualizzata la schermata del rapporto RPO per il mese specifico nella schermata RPO.
