Vue Noeuds

La vue Noeuds est la vue par défaut et représente la relation de sauvegarde des noeuds. Elle peut être filtrée à l'aide de deux cases d'option dans la barre d'outils : vue Sous-réseau et vue Agent.

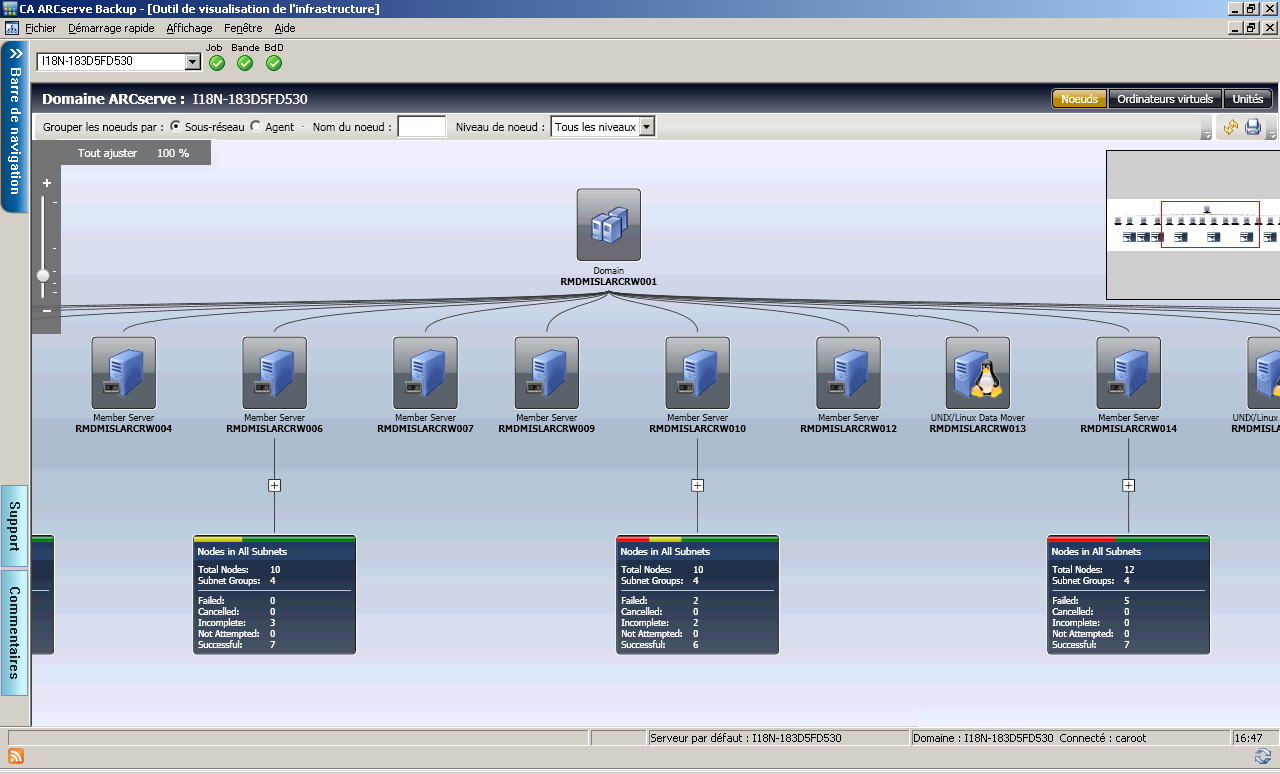

• Dans la vue Sous-réseau, les noeuds sauvegardés par CA ARCserve Backup sont affichés dans des regroupements de sous-réseaux. Tous les serveurs sont affichés en haut et tous les noeuds sauvegardés par ces serveurs sont affichés regroupés par leurs sous-réseaux. Les serveurs avec des noeuds en dessous d'eux sont affichés avec un élément récapitulatif et un symbole de développement (+). Cliquez sur le symbole pour afficher des groupes de sous-réseaux. Dans l'élément récapitulatif, se trouve une barre d'état qui affiche le nombre total de noeuds au format de pourcentage, basé sur un modèle de couleurs prédéfini et des détails de texte incluant le nombre total de noeuds, le nombre du groupe de sous-réseaux et le nombre de noeuds pour chaque état de couleur.

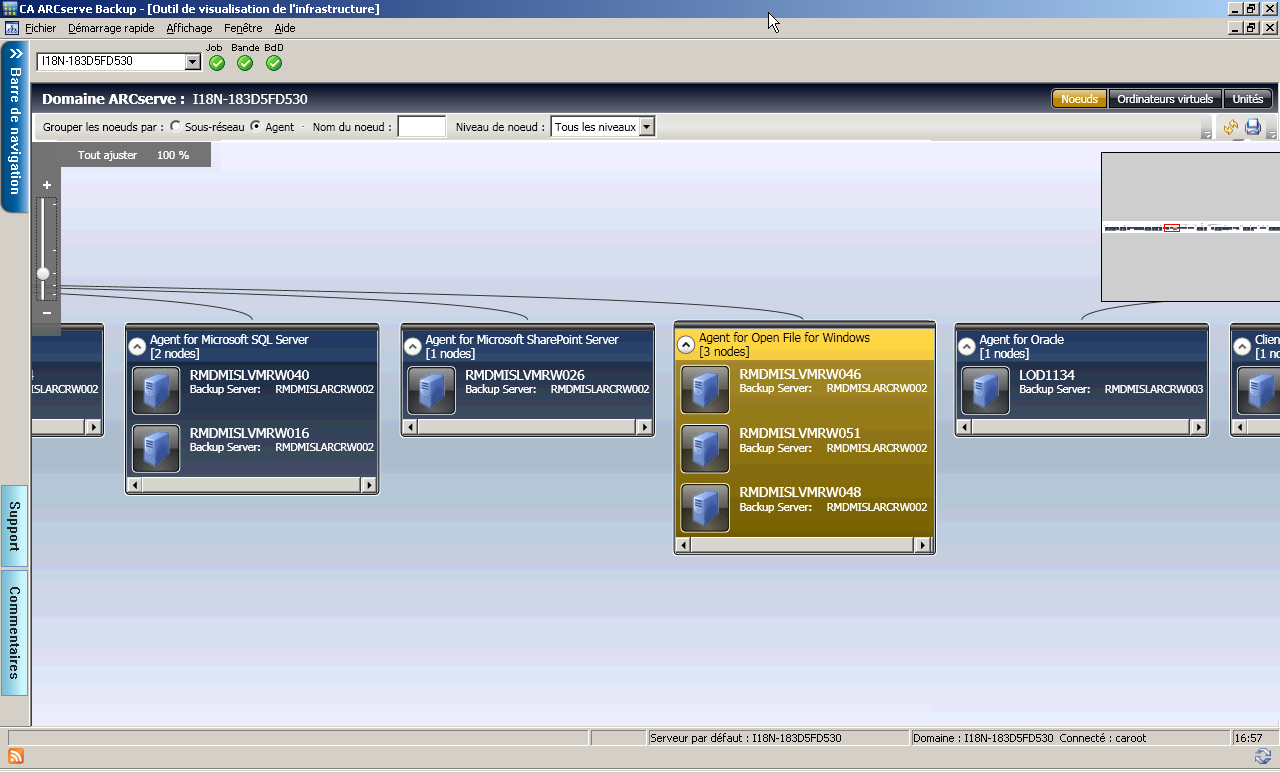

• Dans la vue Agent, les noeuds sauvegardés par CA ARCserve Backup sont regroupés par agents installés. Tous les serveurs sont affichés en haut et tous les noeuds sauvegardés par ces serveurs sont affichés regroupés par les agents installés sur ce serveur. Lorsqu'un noeud a plusieurs agents installés, il s'affiche sous des groupes d'agents multiples. Puisque l'état de la dernière sauvegarde connue n'est pas spécifique à l'agent, la barre d'état est grise.
