Unterstützte DDS-Konfigurationen

Die NDMP NAS-Option unterstützt zwei grundlegende DDS-Konfigurationen:

Ein oder mehrere an das SAN angeschlossene NAS-Server, die ein Bandlaufwerk oder Bandbibliotheksgerät gemeinsam nutzen, und der Arcserve Backup-Server ist mit dem SAN verbunden.
Zwei oder mehr an das SAN angeschlossene NAS-Server, die ein Bandlaufwerk oder Bandbibliotheksgerät gemeinsam nutzen, und der Arcserve Backup-Server ist nicht mit dem SAN verbunden.

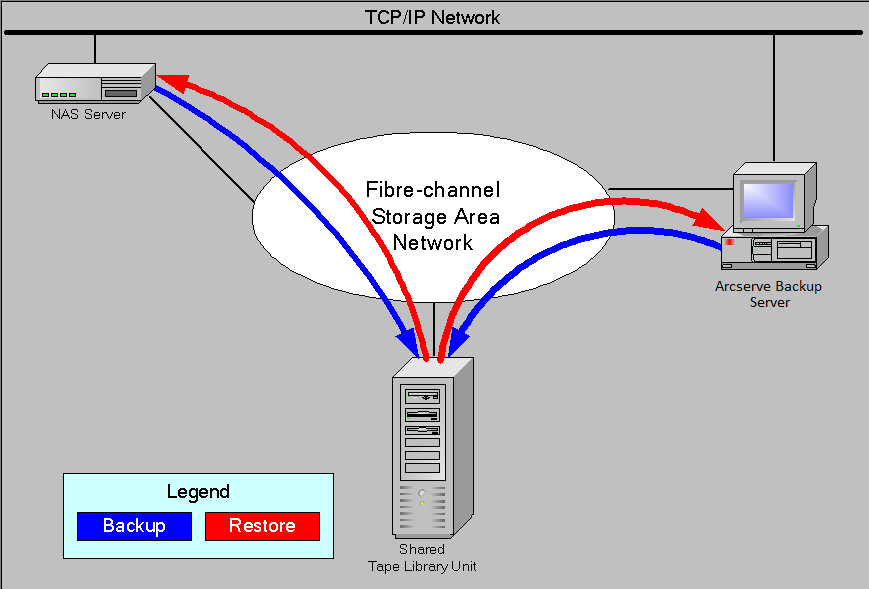

Die folgende Abbildung zeigt ein Beispiel für einen oder mehrere an das SAN angeschlossene NAS-Server, die ein Bandlaufwerk oder Bandbibliotheksgerät gemeinsam nutzen, wobei der Arcserve Backup-Server mit dem SAN verbunden ist.

Abbildung mit einem oder mehreren mit dem SAN verbundenen NAS-Servern, die ein Bandlaufwerk oder eine TLU gemeinsam nutzen sowie mit dem CA ARCserve Backup-Server, der mit dem SAN verbunden ist.

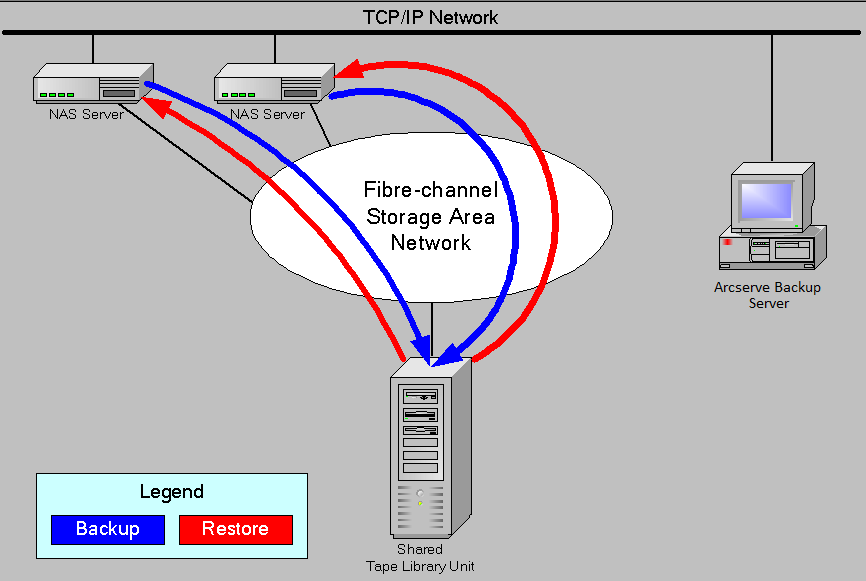

Die folgende Abbildung zeigt ein Beispiel für zwei oder mehrere an das SAN angeschlossene NAS-Server, die ein Bandlaufwerk oder Bandbibliotheksgerät gemeinsam nutzen, wobei der Arcserve Backup-Server nicht mit dem SAN verbunden ist.

Abbildung mit zwei oder mehreren mit dem SAN verbunden NAS-Servern, die ein Bandlaufwerk oder TLU gemeinsam nutzen, wobei der Arcserve Backup-Server ist nicht mit dem SAN verbunden ist.
