Microsoft Exchange Server の組織の階層の仕組み

Exchange Server のメッセージング システムは、いくつかの管理ユニットで構成されています。構成の中で最も大きい単位は、「組織」です。組織の階層は、ご使用の Exchange Server のバージョンによって異なります。

• Exchange Server 2007 -- Exchange Server 2007 には、以下の 4 つの組織モデルがあります。
  • 単純な Exchange 組織
  • 標準の Exchange 組織
  • 大規模な Exchange 組織
  • 複雑な Exchange 組織

  注：Exchange Server 2007 組織モデルの詳細については、Microsoft TechNet Web サイトを参照してください。

  組織内の各 Exchange メールボックス サーバには、最大 50 のストレージ グループを含めることができます。非複製環境では、各ストレージ グループには最大 5 つのデータベース ストアを含めることができます。複製環境では、各ストレージ グループには 1 つのデータベースを含めることができます。データベースはそれぞれ独立してマウントおよびマウント解除できます。

• Exchange Server 2010/2013 -- Exchange 2010/2013 では、ストレージ グループはサポートされていません。データベース可用性グループ（DAG）は最大 100 のメールボックス サーバの集合体で、各サーバは最大 16 のメールボックス データベースを保持します。データベースのコピーは、DAG 内の任意のサーバに格納できます。このバージョンでは、以下のような変更が加えられています。
  • 回復用ストレージ グループが回復用データベースに置き換えられました。
  • データベース名は組織全体で一意である必要があります。
  • すべてのコピーが同じパスに存在します。
  • Active Manager でデータベースをマウントし、マウントするデータベースを決定する必要があります。
  • すべての高可用性の環境設定はセットアップ後に実行されます。

  データベース可用性グループの概念は、フェールオーバをサーバ レベルではなくデータベース レベルで、エンドユーザから見えないように実現するものです。DAG では、常にデータベースの 1 つのコピーのみがアクティブになります。Arcserve Backup を使用すると、アクティブなデータベースまたはレプリカからのバックアップを選択できます。DAG には、物理的に別個の場所にあるメールボックス サーバを含めることができます。

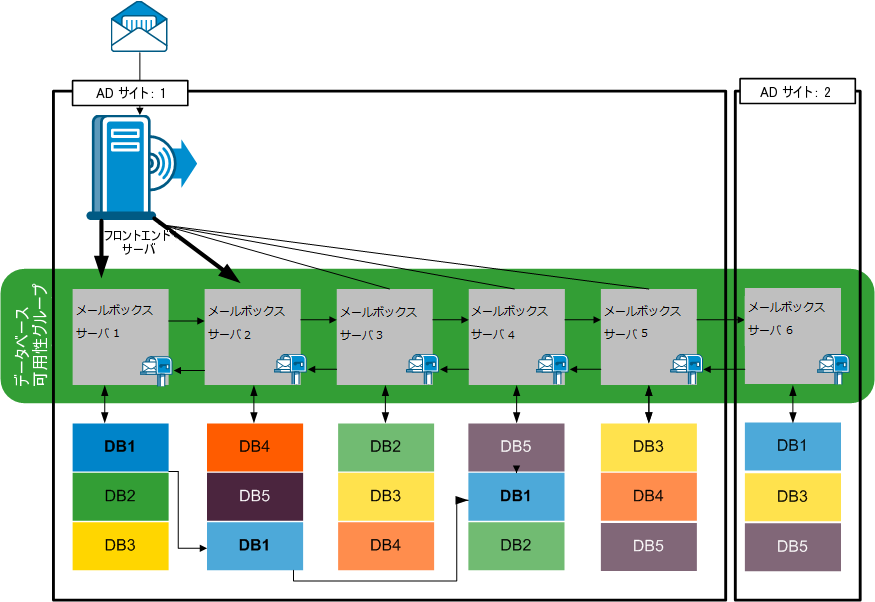

  この例では、5 つのメンバにより DAG が構成され、6 番めのメンバがオフサイトになっています。データベースは DAG 全体に分散しており、これにより、同じデータベース設定を持つメンバがないようになっています。この環境設定は、ハードウェアの障害時にデータベース可用性を提供するために Microsoft が提案しているものです。ユーザは Exchange Server にアクセスし、アクティブ データベースにルーティングされます。メールボックス サーバ 1 でホストされている DB1 がアクティブであるとします。メールボックス サーバ 1 が失敗した場合、ユーザをメールボックス サーバ 2 上の DB1 のコピーにルーティングできます。メールボックス サーバ 2 が失敗した場合、ユーザをメールボックス サーバ 4 上の DB1 のコピーにルーティングできます。DAG の動作の詳細については、Microsoft の Web サイトを参照してください。
