Protezione di sistemi completi › Funzionamento degli scenari Sistema completo

Funzionamento degli scenari Sistema completo

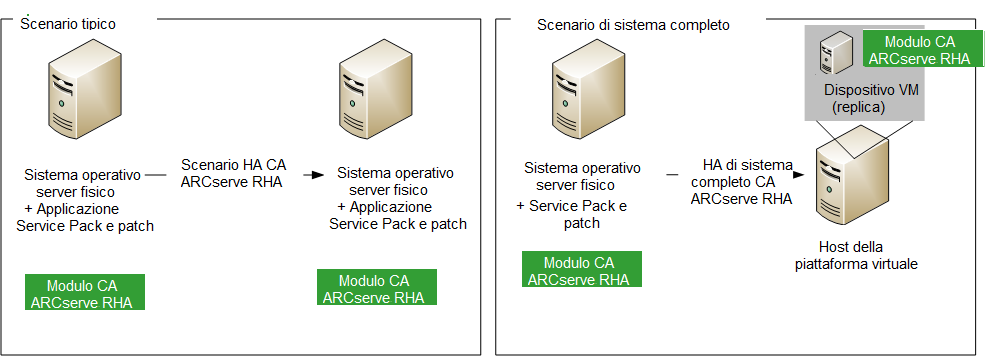

Utilizzare scenari Sistema completo per proteggere i server, indipendentemente dal tipo di applicazione. Sono supportati Replication, High Availability e Assured Recovery. Gli scenari Sistema completo non dipendono dalle applicazioni e consentono di trasferire un intero computer virtuale (master), comprese tutte le informazioni sullo stato del sistema, ad un server di replica virtualizzato che supporta il sistema operativo guest del server attivo.

I seguenti ambienti virtualizzati sono supportati come server replica negli scenari Sistema completo:

• Microsoft Hyper-V
• Citrix XenServer (Xen)

  Nota: prima di procedere all'utilizzo di XenServer, si consiglia di consultarne i limiti di configurazione all'indirizzo www.citrix.com.

• ESX
• vCenter Server
• Amazon EC2

Nota: per un elenco delle versioni supportate, consultare le Note di rilascio di CA ARCserve RHA o la matrice di compatibilità alla pagina del Supporto CA.

La replica dei dati di un master fisico non viene eseguita su una replica fisica (procedura standard negli scenari fisici CA ARCserve RHA), ma su un file VHD archiviato sul computer virtuale. Il computer virtuale, denominato dispositivo Il dispositivo corrisponde a un computer virtuale in esecuzione sull'host della piattaforma virtuale specificata in uno scenario di Sistema completo. Installare il modulo CA ARCserve RHA sul computer virtuale e definirlo come server di replica in tali scenari. In caso di piattaforma virtuale Hyper-V, il campo del dispositivo non viene attivato. negli scenari Sistema completo, viene eseguito su un host della piattaforma virtuale e configurato mediante il modulo CA ARCserve RHA. Al momento dell'avanzamento, il master fisico viene disabilitato, viene creato un computer virtuale sull'host della piattaforma virtuale e il file VHD viene montato come disco. Il nuovo computer virtuale viene avviato e i servizi di integrazione vengono distribuiti.

Nota: non è possibile eseguire due scenari Sistema completo che proteggono lo stesso master fisico.

Il seguente elenco indica il funzionamento delle operazioni primarie di CA ARCserve RHA con gli scenari Sistema completo.

Creazione scenario -- Consente di creare uno scenario Sistema completo che identifica un computer fisico come server master, un computer virtuale come dispositivo (replica) e la piattaforma virtuale dove risiede il computer virtuale del dispositivo. Specificare informazioni univoche per gli scenari Sistema completo, in base al tipo di piattaforma virtuale:

• Elenco dei volumi -- È possibile selezionare quali volumi del server master includere nello scenario. I volumi di avvio e di sistema devono essere protetti e vengono sempre selezionati per impostazione predefinita.
• Elenco delle directory principali -- Poiché non esiste un concetto di directory principale in scenari Sistema completo, il presente elenco consente di individuare i dati replicati su un disco virtuale.
• Directory locale sul computer virtuale -- Si tratta della posizione del disco virtuale archiviato sul server del computer virtuale. Tutti i dischi virtuali sono archiviati in questa posizione unitamente al punto di montaggio del volume. CA ARCserve RHA replica i dati dalla directory di origine sul server master fisico al punto di montaggio sul server di replica virtuale.
• Elenco schede di rete -- Contiene tutte le informazioni relative alle schede di rete (nome della scheda, ID, indirizzo IP, indirizzo MAC e così via) sul computer fisico. Tali informazioni vengono utilizzate per creare elenchi di mapping di rete tra la scheda del computer fisico e la scheda del computer virtuale.
• Elenco mapping di rete -- Al momento della creazione del computer virtuale, la scheda di rete presente sul computer virtuale viene impostata in base alle informazioni contenute in questo elenco.
• Valore CPU/Memoria -- Al momento della creazione del computer virtuale, CA ARCserve RHA imposta il numero CPU e la dimensione di memoria del computer virtuale in base alle proprietà di configurazione definite nello scenario.
• Pool di risorse -- per piattaforme vCenter o ESX, selezionare un pool di risorse che specifichi le risorse condivise per il computer virtuale.
• Archiviazione dati -- per piattaforme vCenter o ESX, selezionare un'archiviazione dati che specifichi il percorso di salvataggio dei file del computer virtuale.

Avvio scenario -- CA ARCserve RHA convalida lo scenario archiviato per verificare che non siano presenti errori che potrebbero compromettere l'avanzamento.

Sincronizzazione -- Il server master fisico crea e trasferisce il file VHD alla directory locale sul server di replica virtuale. Dopo il trasferimento, il file VHD viene archiviato nella directory specificata nella finestra di dialogo Directory principali di replica durante la creazione scenario.

Replica -- Il server master fisico replica in tempo reale eventuali modifiche dei dati sul file VHD archiviato sul server di replica. Il file VHD viene montato come directory sul file system del server Hyper-V.

Avanzamento -- Se il server master fisico non è disponibile, CA ARCserve RHA dà inizio all'avanzamento secondo le proprietà impostate durante la creazione scenario. CA ARCserve RHA interrompe lo scenario P2V e disabilita la rete del computer fisico. Il computer virtuale viene creato sul server con lo stesso nome del server master fisico. Il disco virtuale viene montato e la scheda di rete del computer virtuale viene aggiunta in base all'elenco dei mapping di rete definito nello scenario archiviato. Il computer virtuale viene, quindi, avviato. Se gli utenti accedono al server master fisico con errori, l'avanzamento può richiedere qualche minuto.

Ripristino dati -- Avviare la procedura guidata di ripristino dati e selezionare un punto di ripristino. È possibile selezionare i volumi da ripristinare e la destinazione di ripristino. CA ARCserve RHA crea e avvia lo scenario di ripristino.

Assured Recovery -- È possibile eseguire Assured Recovery manualmente o automaticamente. Selezionare la replica virtuale e fare clic sulla verifica di integrazione della replica. Selezionare il tipo di recupero sicuro e continuare. CA ARCserve RHA interrompe l'applicazione delle modifiche di diario, avvia il processo Assured Recovery creando un computer virtuale con i dischi virtuali specificati, quindi avvia il computer virtuale. CA ARCserve RHA riprende l'applicazione delle modifiche di diario una volta completato il recupero sicuro.
