Dashboard

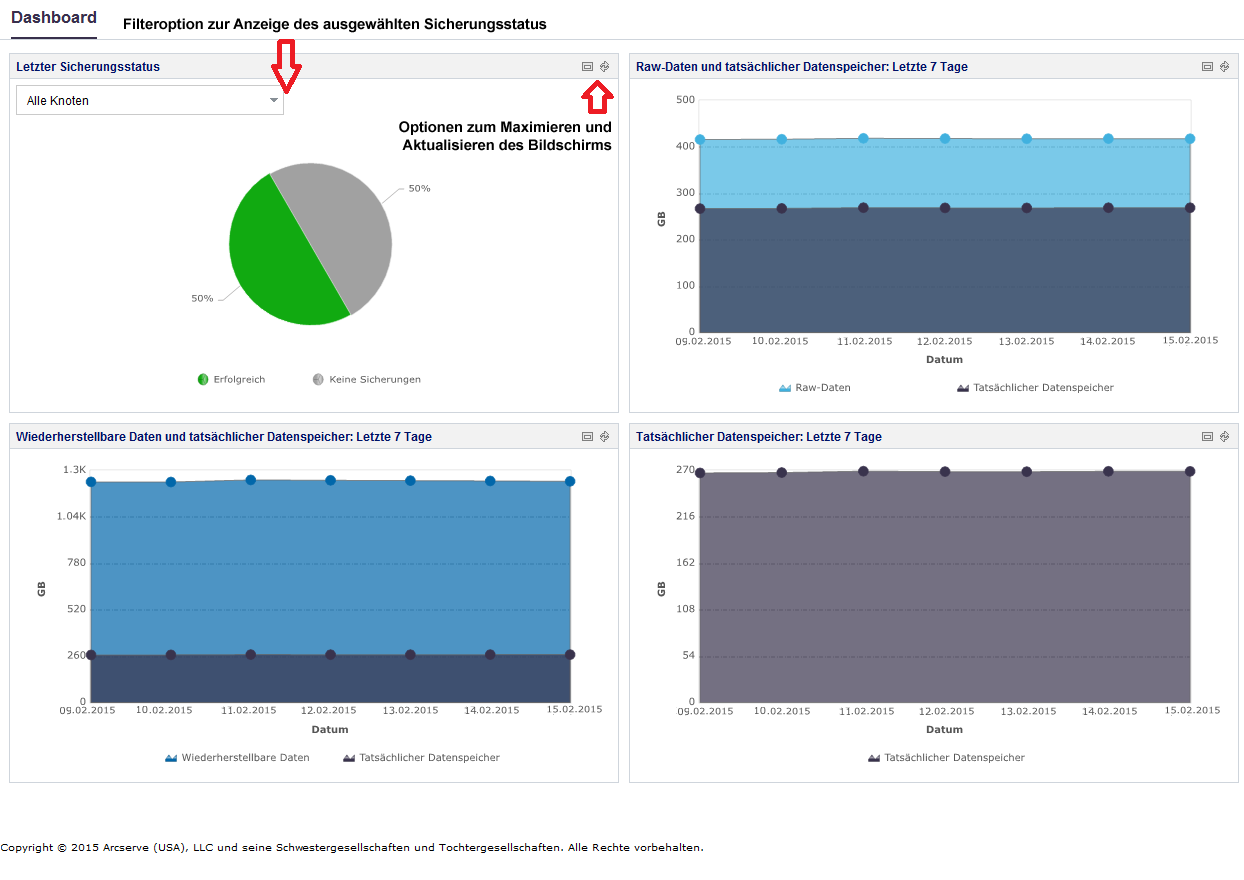

Die Registerkarte Dashboard enthält eine grafische Darstellung des neuesten Sicherungsstatus und der Datenspeicherung der letzten sieben Tage. Mithilfe der Registerkarte Dashboard können Sie folgende Aktionen ausführen:

• Passen Sie die Position der vier Diagramme an. Fahren Sie mit dem Mauszeiger über den Namen einer der vier Optionen, um ein Diagramm per Drag-and-drop an eine andere Bildschirmposition zu verschieben.
• Klicken Sie auf eine der beiden für jeden Bildschirm verfügbaren Optionen, um den Bildschirm zu aktualisieren oder zu maximieren. Klicken Sie auf die Aktualisierungssymbole au einem der vier Bildschirme, um die neueste Datengröße abzurufen. Klicken Sie auf das Maximierungssymbol eines Bildschirms, um nur diesen Bildschirm im Dashboard anzuzeigen.
• Zeigen Sie den Status der letzten Sicherung von Knoten oder Plänen entsprechend den Filtern an, die Sie im Diagramm im Status der letzten Sicherung ausgewählt haben.



Sie können die Diagramme für die folgenden Elemente auf der Registerkarte "Dashboard" anzeigen:

Status der letzten Sicherung

Status der letzten Sicherung bezieht sich auf den neuesten Sicherungsstatus und bietet Ihnen mehrere Filter für die Anzeige des Status. Basierend auf Ihrer Auswahl der Filteroption können Sie den Status der letzten Sicherung anzeigen. Wählen Sie beispielsweise Alle Knoten aus, um den Status der letzten Sicherung aller Knoten anzuzeigen, oder wählen Sie einen Plan aus, um den Status der letzten Sicherung der Knoten anzuzeigen, die von diesem Plan geschützt werden. Wenn Sie Alle Knoten auswählen, wird der Status als Erfolgreich, Fehlgeschlagen, Keine Sicherungen, Abgebrochen und Versäumt angezeigt. Erfolgreich zeigt an, dass die Knoten erfolgreich gesicherten wurden. Fehlgeschlagen zeigt an, dass die letzte Sicherung nicht erfolgreich war. Keine Sicherungen zeigt an, dass den Knoten kein Plan zugeordnet ist. Abgebrochen zeigt an, dass die letzte Sicherung gestoppt wurde. Versäumt zeigt an, dass die letzte Sicherung nicht wie geplant durchgeführt wurde.

Wenn Sie auf einen Abschnitt (den Status) des Kreisdiagramms klicken, wird die Seite Ressourcen geöffnet, und die zugeordneten Knoten werden angezeigt. Wenn Sie im Kreisdiagramm beispielsweise auf Keine Sicherungen klicken, wird die Seite Ressourcen geöffnet. Die Seite Ressourcen zeigt die Knoten, die nicht über einen Plan verfügen. Weiterhin ist der Filter Keine Sicherungen auf der Seite Ressourcen vorausgewählt.

Rohdaten und tatsächliche Datenspeicherung

Das Diagramm bezieht sich auf die Rohdaten und die tatsächliche Datenspeicherung. Klicken Sie auf Rohdaten oder Tatsächliche Datenspeicherung, um die Informationen zu den Optionen ein- bzw. auszublenden. Sie können mit dem Mauszeiger über den Punkt fahren, um detaillierte Informationen zur Datengröße in einer QuickInfo anzuzeigen.

Rohdaten

Bezieht sich auf die ursprünglichen Daten, die Arcserve UDP von der Quelle abruft.

Tatsächliche Daten

Bezieht sich auf die Datengröße, die auf dem Datenträger gespeichert ist, nachdem die Daten durch Arcserve UDP komprimiert oder dedupliziert wurden.

Wiederherstellbare Daten und tatsächliche Datenspeicherung

Das Diagramm bezieht sich auf die Daten, die Sie wiederherstellen können, und auf die tatsächliche Datenspeicherung. Klicken Sie auf Wiederherstellbare Daten oder Tatsächliche Datenspeicherung, um die Informationen zu den Optionen ein- bzw. auszublenden. Sie können mit dem Mauszeiger über den Punkt fahren, um detaillierte Informationen zur Datengröße in einer QuickInfo anzuzeigen.

Wiederherstellbare Daten

Bezieht sich auf die tatsächlichen Daten, die wiederhergestellt werden können.

Tatsächliche Datenspeicherung

Das Diagramm zeigt Informationen zur tatsächlichen Datenspeicherung an. Klicken Sie auf Tatsächliche Datenspeicherung, um Informationen zur tatsächlichen Datenspeicherung ein- bzw. auszublenden. Sie können mit dem Mauszeiger über den Punkt fahren, um detaillierte Informationen zur Datengröße in einer QuickInfo anzuzeigen.
