Extracción y sustitución de un disco duro

Con el dispositivo Arcserve UDP, si se produce un error en una unidad de disco duro, el resto de las unidades se activarán inmediatamente para asegurarse de que no se pierda ningún dato y que el dispositivo continúe funcionando con normalidad. Por lo tanto, para evitar cualquier problema derivado del fallo de varias unidades de disco duro, es importante sustituir el disco duro tan pronto como sea posible para minimizar la pérdida potencial de datos.

El dispositivo Arcserve UDP contiene cuatro soportes de unidad de disco duro con la numeración 0, 1, 2 y 3 de izquierda a derecha. Si sustituye más de una unidad de disco duro a la vez, debe etiquetar los discos duros de sustitución para saber qué unidad se pondrá en cada soporte. También deberá etiquetar los discos duros que retire del dispositivo para saber el soporte en el que estaban montados.

Importante: Adopte las precauciones adecuadas al manipular los discos duros porque son dispositivos sensibles a la electricidad estática y se pueden dañar fácilmente.

• Utilice una pulsera antiestática para evitar cualquier descarga de electricidad estática.
• Toque un objeto con toma de tierra antes de extraer el disco duro de sustitución de la bolsa antiestática en que se entrega.
• Agarre siempre la unidad de disco duro por los bordes y no toque ninguno de los componentes visibles de la parte inferior.

Follow these steps:

1. Para acceder a las asas de la unidad, deberá retirar primero la placa frontal:
   1. Desbloquee el sistema de bloqueo de la placa frontal.
   2. Pulse el botón de liberación para retirar los pines de la placa frontal.
   3. Retire con cuidado la placa frontal con las dos manos.

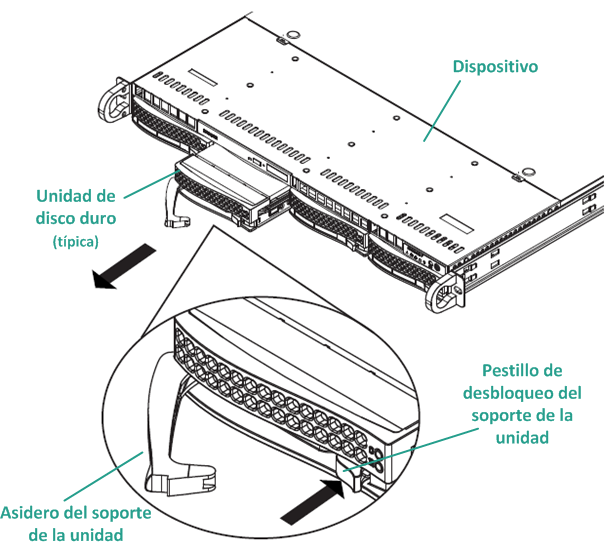

2. Pulse el cierre de liberación del soporte del disco duro. Esto hace que se extienda el asa del soporte de la unidad de disco duro.



3. Con el asa, tire hacia fuera del soporte de la unidad desde la parte delantera del dispositivo. Los discos duros están montados en soportes de unidad para facilitar su extracción del aparato y su sustitución. Estos soportes también facilitan la adecuada ventilación de las unidades.

   Importante: Excepto durante períodos cortos de tiempo (intercambio de las unidades de disco duros), no ponga en funcionamiento el dispositivo si los soportes de unidad no están completamente instalados.

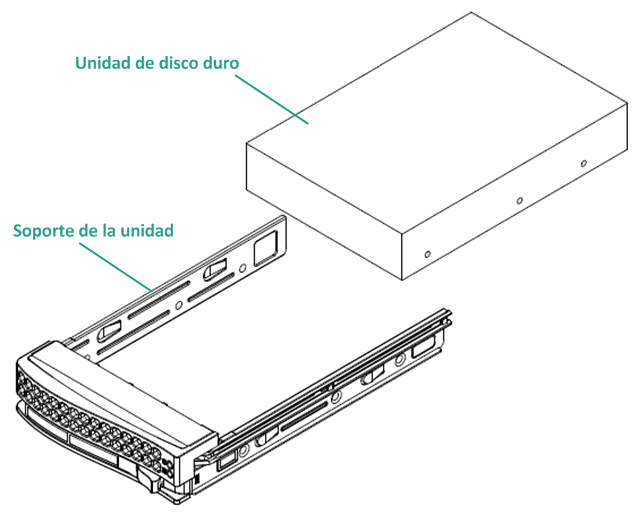

4. Extraiga la unidad de disco duro antigua del soporte e instale la unidad nueva con cuidado de alinear correctamente la unidad de disco duro de sustitución con la etiqueta ubicada en la parte superior y los componentes visibles de la parte inferior.

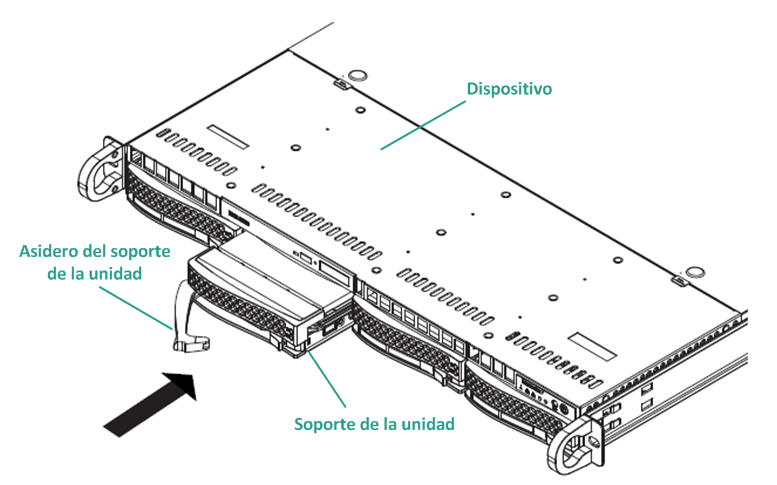

5. Deslice la bandeja de la unidad en el dispositivo hasta que quede completamente instalada y segura. Cierre el asa del soporte.



6. Solicite al Soporte de Arcserve instrucciones sobre la devolución de las unidades defectuosas.
