Installation de l'appliance

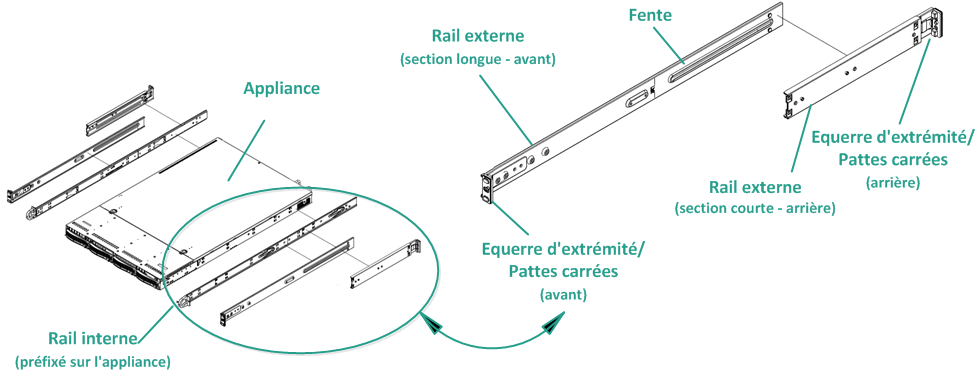

Un kit de montage en rack/sur rail est fourni avec l'appliance. Ce kit contient les rails externes à installation rapide, les extensions de rail interne et la visserie de fixation éventuellement requise pour fixer l'appliance dans n'importe quelle configuration en rack. (Des adaptateurs de rail sont également fournis, mais doivent être utilisés uniquement avec les rails de montage standard en option et non avec les rails à installation rapide).

Les armoires de montage en rack et accessoires varient selon le fabricant. Assurez-vous que le matériel de montage en rack dont vous disposez est suffisant pour fixer correctement les rails dans votre environnement.

Important : Cette solution doit être utilisée uniquement dans des sites dont l'accès est restreint (limité au personnel autorisé, et sécurisé/contrôlé par un dispositif de verrouillage).

Follow these steps:

1. Vérifiez que la pièce dans laquelle sera installée l'appliance ne présente aucune trace d'humidité et une bonne ventilation (aucun obstacle ne doit entraver la circulation de d'air devant et derrière l'appliance). Assurez-vous par ailleurs que la température de la pièce, lorsque l'appliance est en fonctionnement, reste fraîche et que l'appliance ne génère aucun dégagement de chaleur, parasite électrique ou champ électromagnétique.

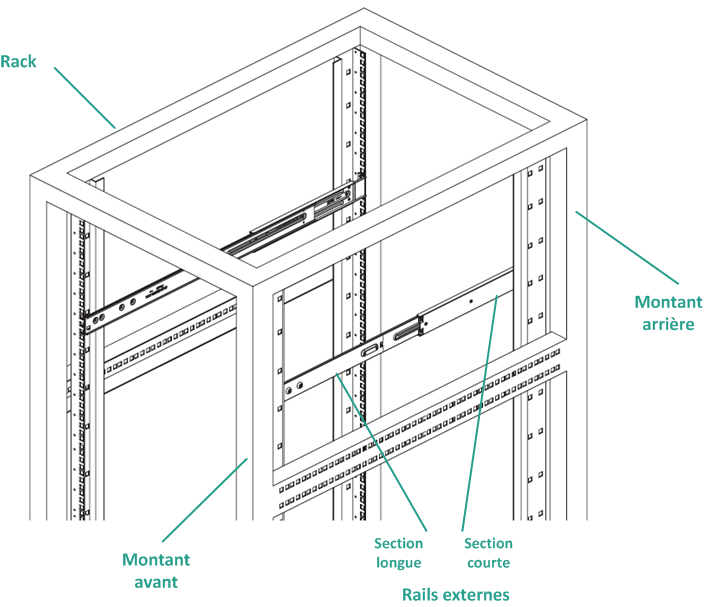

   Remarque?: Chaque rail externe se compose de deux sections. Une fois les deux sections assemblées, fixez la partie longue au montant avant du rack et la partie courte au montant arrière.

2. Assemblez la partie longue à la partie courte en alignant les ergots avec les orifices correspondants et assurez-vous que les supports situés à l'extrémité soient orientés dans la même direction.



3. Placez la partie courte contre le montant arrière du rack afin que les deux languettes carrées soient alignées avec les orifices carrés correspondants du montant. Appuyez pour enclencher (et maintenir en place) le rail dans le montant arrière.



4. Ajustez la longueur globale de rail externe afin qu'il soit parfaitement en place (et de niveau) dans le rack.
5. Placez la partie longue contre le montant avant du rack afin que les deux languettes carrées soient alignées avec les orifices carrés correspondants du montant. Appuyez pour enclencher (et maintenir en place) le rail dans le montant avant.
6. Répétez les étapes 2 à 5 pour l'autre rail externe.

   Remarque?: L'appliance est livrée avec les rails internes préalablement fixés sur les côtés de l'appliance. (Des extensions de rail interne sont également fournies si nécessaire.)

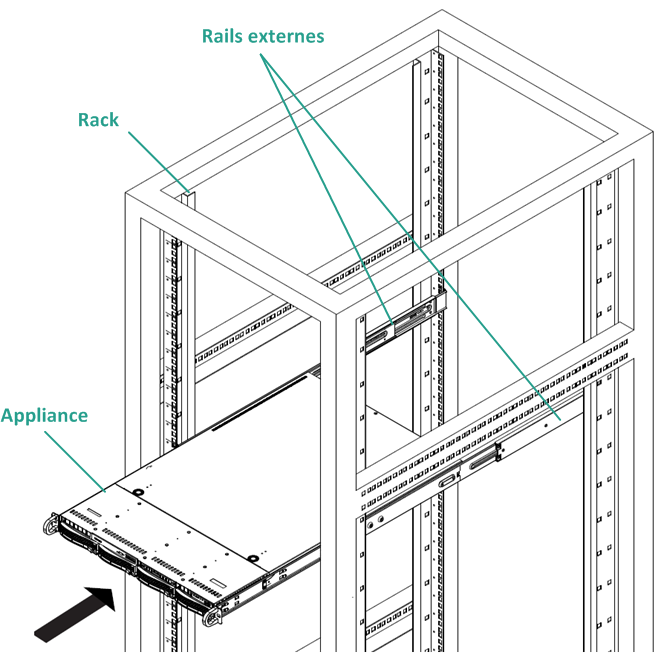

7. Soulevez doucement l'appliance afin d'aligner l'extrémité arrière des rails internes avec l'extrémité avant des rails externes montés dans le rack, puis faites-la glisser dans le rack en exerçant une pression régulièrement de part et d'autre de l'appliance jusqu'à ce qu'elle se mette en place (vous devez entendre un clic).
