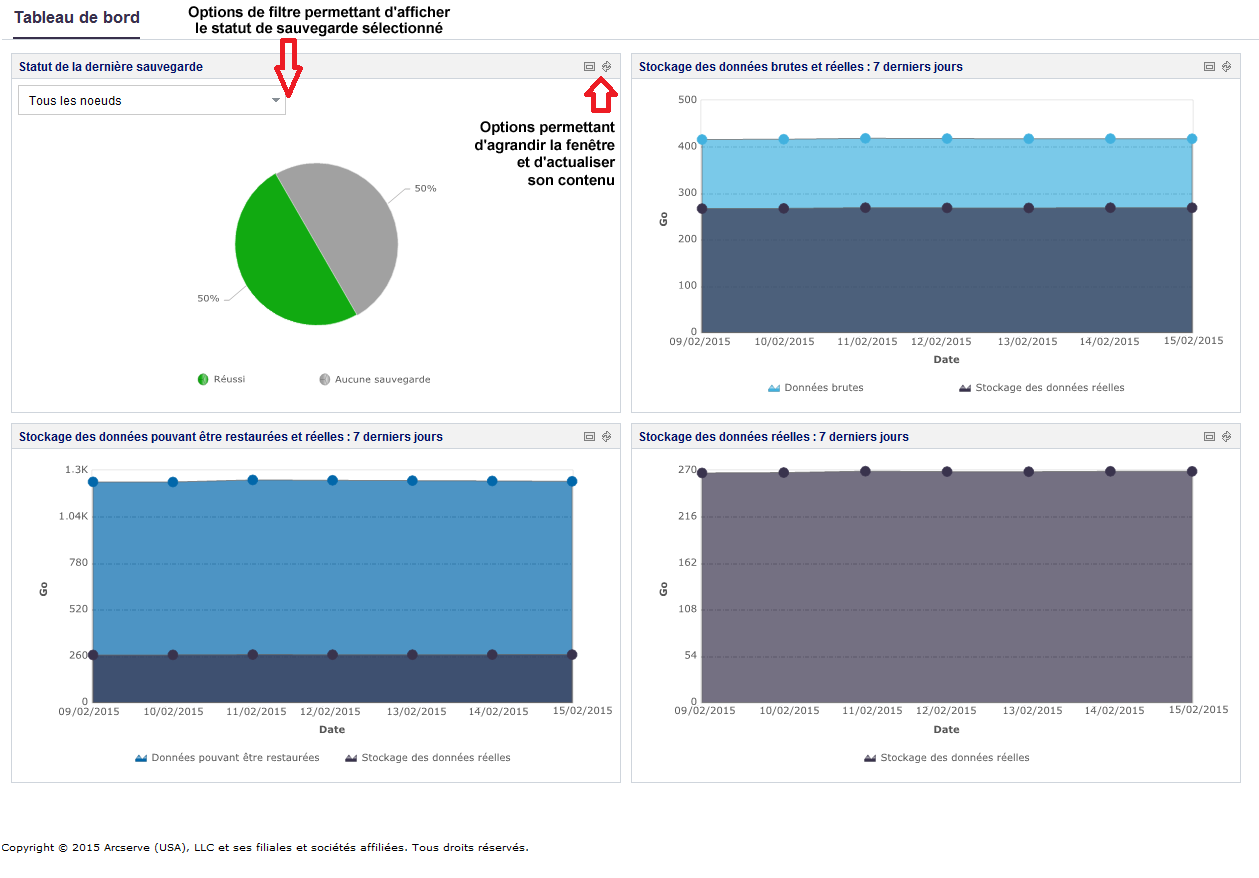

L'onglet Tableau de bord permet d'afficher une représentation graphique du dernier statut de sauvegarde et du dernier stockage de données pour les sept derniers jours. Il permet d'effectuer l'opération suivante :
L'onglet Tableau de bord inclut des graphiques pour les éléments suivants :
Le graphique Statut de la dernière sauvegarde inclut plusieurs filtres d'affichage du statut. Vous pouvez afficher le statut de la dernière sauvegarde si l'option de filtre que vous avez sélectionnée le permet. Par exemple, pour afficher le statut de la dernière sauvegarde de tous les noeuds, sélectionnez Tous les noeuds. Pour afficher le statut de la dernière sauvegarde des noeuds protégés par un plan, sélectionnez ce plan. L'option Tous les noeuds affiche les statuts Réussi, Echec, Aucune sauvegarde, Annulé ou Manqué. Le statut Réussi indique que les noeuds ont été sauvegardés. Le statut Échec indique que la dernière sauvegarde a échoué. Le statut Aucune sauvegarde indique qu'aucun plan n'est associé aux noeuds. Le statut Annulé indique que la dernière sauvegarde a été interrompue. Le statut Manqué indique que la dernière sauvegarde prévue n'a pas eu lieu.
Lorsque vous cliquez sur chaque tranche (statut) du graphique à secteurs, la page Ressources s'ouvre et les noeuds associés s'affichent. Par exemple, si vous cliquez sur Aucune sauvegarde dans le graphique à secteurs, la page Ressources s'ouvre. La page Ressources affiche les noeuds pour lesquels aucun plan n'est disponible. De plus, le filtre Aucune sauvegarde est présélectionné sur la page Ressources.
Le graphique fait référence aux données brutes et au stockage des données réelles. Vous pouvez cliquer sur Données brutes ou sur Stockage des données réelles pour masquer ou afficher des informations sur l'une de ces deux options. Vous pouvez passez le curseur de votre souris sur le point pour afficher les informations détaillées sur la taille des données dans une info-bulle.
Fait référence aux données d'origine que Arcserve UDP obtient à partir de la source.
Indique la taille des données enregistrées sur le disque après leur compression ou déduplication par Arcserve UDP.
Le graphique fait référence aux données que vous pouvez restaurer et au stockage des données réelles. Vous pouvez cliquer sur Données pouvant être restaurées ou sur Stockage des données réellespour masquer ou afficher des informations sur l'une de ces deux options. Vous pouvez passez le curseur de votre souris sur le point pour afficher les informations détaillées sur la taille des données dans une info-bulle.
Indique les données réelles qui peuvent être restaurées.
Le graphique affiche les informations sur le stockage des données réelles. Vous pouvez cliquer sur Stockage des données réelles pour masquer ou pour afficher les informations sur le stockage des données réelles. Vous pouvez passez le curseur de votre souris sur le point pour afficher les informations détaillées sur la taille des données dans une info-bulle.
|
