ダッシュボード

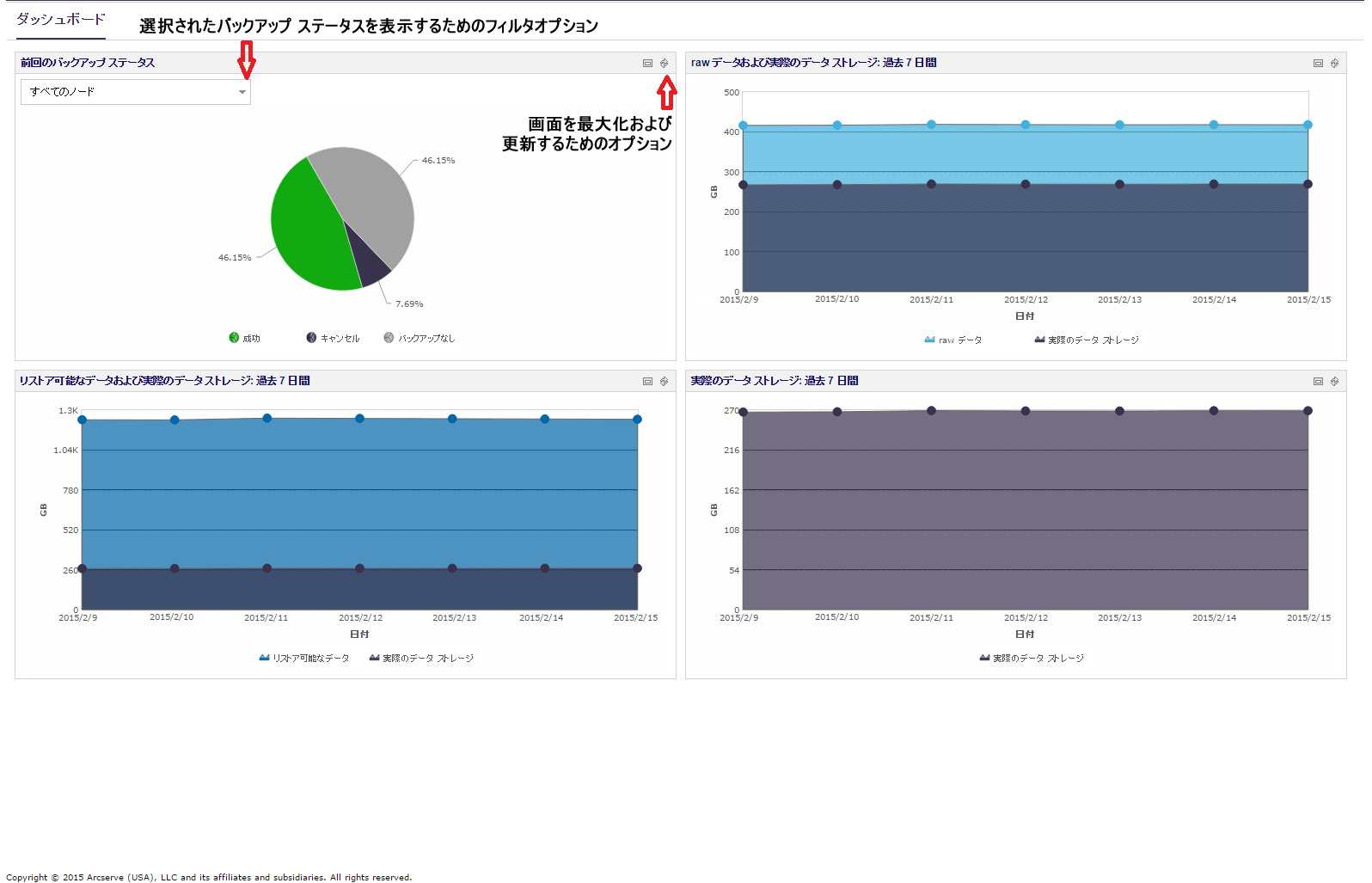

［ダッシュボード］タブでは、過去 7 日間の最新のバックアップ ステータスおよびデータ ストレージをグラフィカルに表示できます。［ダッシュボード］を使用すると、以下のアクションを実行できます。

• 4 つのグラフの位置をカスタマイズします。4 つのオプションのいずれかの名前にマウスを合わせ、画面上に他の場所に 1 つのグラフをドラッグすることができます。
• 画面を更新または最大化する場合は、すべての画面に対して使用可能な 2 つのオプションのいずれかをクリックします。4 つの画面のいずれかの更新アイコンをクリックして、最新のデータ サイズを取得します。画面の最大化アイコンをクリックして、その画面のみをダッシュボードに表示します。
• ［前回のバックアップ ステータス］のグラフで選択するフィルタに応じて、ノードまたはプランの最新のバックアップ ステータスを表示します。



［ダッシュボード］タブで、以下の項目のグラフを表示できます。

前回のバックアップ ステータス

［前回のバックアップ ステータス］は最新のバックアップ ステータスを指し、ステータスを表示するための複数のフィルタを使用できます。フィルタ オプションからの選択に基づいて、前回のバックアップ ステータスを表示できます。たとえば、［すべてのノード］を選択して、すべてのノードの前回のバックアップ ステータスを表示したり、任意のプランを選択して、このプランによって保護されているノードの前回のバックアップ ステータスを表示したりします。［すべてのノード］を選択すると、［成功］、［失敗］、［バックアップなし］、［キャンセル］、［不履行］としてステータスを表示できます。［成功］は、ノードが正常にバックアップされていることを示します。［失敗］は、前回のバックアップが成功しなかったことを示します。［バックアップなし］は、ノードに関連付けられているプランがないことを示します。［キャンセル］は、前回のバックアップが停止されたことを示します。［不履行］は、前回のバックアップがスケジュールどおりに実行されなかったこと示します。

円グラフから各スライス（ステータス）をクリックすると、［リソース］ページが開き、関連するノードが表示されます。たとえば、円グラフから［バックアップなし］をクリックした場合は、［リソース］ページが開きます。［リソース］ページには、プランがないノードが表示されます。また、リソースページでは、［バックアップなし］フィルタが事前に選択されています。

raw データおよび実際のデータ ストレージ

このグラフは、raw データと実際のデータ ストレージを指します。［raw データ］または［実際のデータ ストレージ］をクリックして、2 つのオプションのいずれかに関する情報の非表示/表示を切り替えることができます。ポイントにカーソルを合わせることにより、ツールヒントを使用して詳細データ サイズ情報を表示することができます。

raw データ

Arcserve UDP がソースから取得する元のデータを指します。

実際のデータ

Arcserve UDP により圧縮またはデデュプリケートされた後にディスクに保存されているデータ サイズを指します。

リストア可能なデータおよび実際のデータ ストレージ

このグラフは、リストアできるデータと実際のデータ ストレージを指します。［リストア可能なデータ］または［実際のデータ ストレージ］をクリックして、2 つのオプションのいずれかに関する情報の非表示/表示を切り替えることができます。ポイントにカーソルを合わせることにより、ツールヒントを使用して詳細データ サイズ情報を表示することができます。

リストア可能なデータ

リストアすることができる実際のデータを指します。

実際のデータ ストレージ

このグラフには、実際のデータ ストレージに関する情報が表示されます。［実際のデータ ストレージ］をクリックして、実際のデータ ストレージに関する情報の非表示/表示を切り替えることができます。ポイントにカーソルを合わせることにより、ツールヒントを使用して詳細データ サイズ情報を表示することができます。
