Appliance installieren

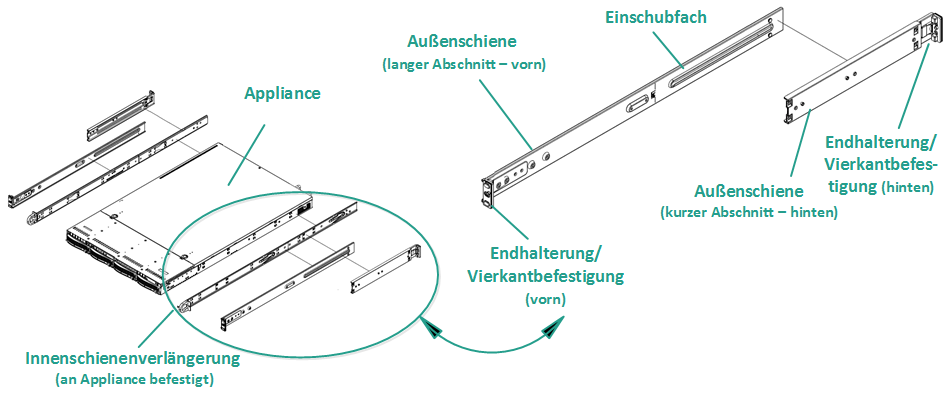

Im Lieferumfang der Appliance ist ein Schiene/Rack-Montageset enthalten. Dieses Kit enthält äußere Schienen mit Schnellmontierung, innere Schienenerweiterungen und Befestigungsteile, mit denen die Appliance in beliebigen Rackkonfigurationen fixiert werden kann. (Es enthält auch Schienenadapter, die jedoch nur für die optionalen Schienen mit Standardmontierung und nicht für die Schienen mit Schnellmontierung bestimmt sind.)

Einbaugehäuse und Befestigungsteile können je nach Hersteller variieren. Stellen Sie sicher, dass Sie über ausreichend Rackmontageteile verfügen, um die Schienen in Ihrer Umgebung fixieren zu können.

Wichtig! Diese Appliance ist nur für die Verwendung an einem zugangsbeschränkten Ort vorgesehen (autorisierter Zugriff und mit Sperrvorrichtung gesichert/kontrolliert).

Follow these steps:

1. Überprüfen Sie, ob der Bereich, in dem die Appliance sich befindet, trocken und gut gelüftet ist (frei von Hindernissen, die den Luftstrom beeinträchtigen könnten). Vergewissern Sie sich außerdem, dass der Bereich auf einer konstant niedrigen Betriebstemperatur gehalten wird und weder Wärme, noch Elektrorauschen oder elektromagnetische Felder generiert.

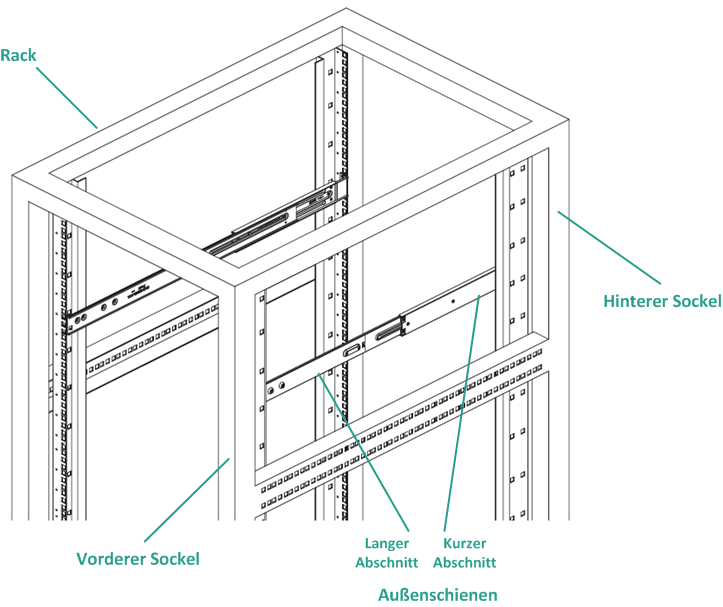

   Hinweis: Jede der äußeren Schienen besteht aus zwei Abschnitten. Bei der Montage wird der lange Abschnitt am vorderen Rackpfosten und der kurze Abschnitt am hinteren Rackpfosten angebracht.

2. Montieren Sie den langen Abschnitt an den kurzen Abschnitt, richten Sie dabei die Stifte an den entsprechenden Schlitzöffnungen und stellen Sie sicher, dass die Abschlusswinkel in dieselbe Richtung weisen.



3. Halten Sie den kurzen Abschnitt so gegen den hinteren Rackpfosten, dass die zwei viereckigen Laschen an den entsprechenden Vierkantlöchern im Pfosten ausgerichtet sind. Üben Sie Druck aus, um die Schiene am hinteren Pfosten einrasten zu lassen (und zu arretieren).



4. Passen Sie die Gesamtlänge der zusammengesetzten äußeren Schienen so an, dass die Schiene problemlos (und waagerecht) in das Rack passt.
5. Halten Sie den langen Abschnitt so gegen den vorderen Rackpfosten, dass die zwei viereckigen Laschen an den entsprechenden Vierkantlöchern im Pfosten ausgerichtet sind. Üben Sie Druck aus, um die Schiene am vorderen Pfosten einrasten zu lassen (und zu arretieren).
6. Wiederholen Sie die Schritte 2 bis 5 für die anderen äußere Schiene.

   Hinweis: Im Lieferzustand der Appliance sind die inneren Schienen an den Seiten der Appliance vormontiert. (Gegebenenfalls werden auch innere Schienenerweiterungen bereitgestellt.)

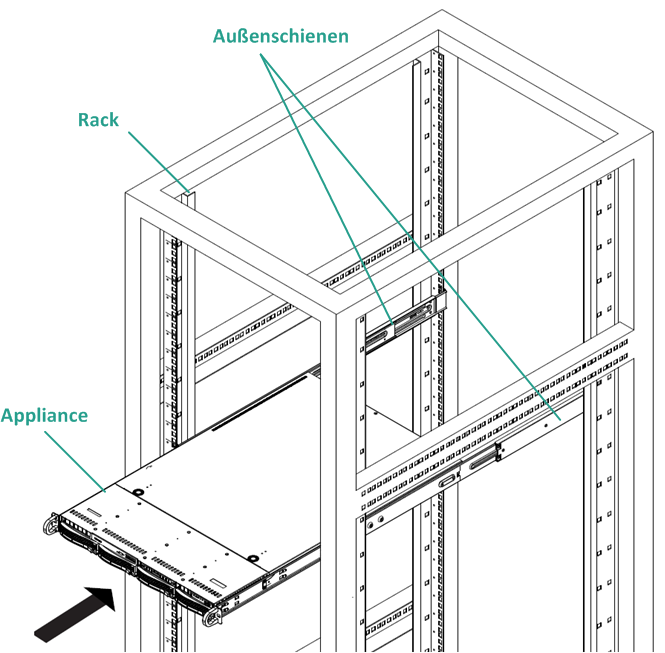

7. Heben Sie die Appliance so an, dass das rückwärtige Ende der inneren Schienen am vorderen Ende der am Rack montierten äußeren Schienen ausgerichtet sind, und schieben Sie die Appliance mit glechmäßigem Druck auf beiden Seiten in das Rack, bis es (mit einem Klickgeräusch) einrastet.
