アプライアンスのインストール

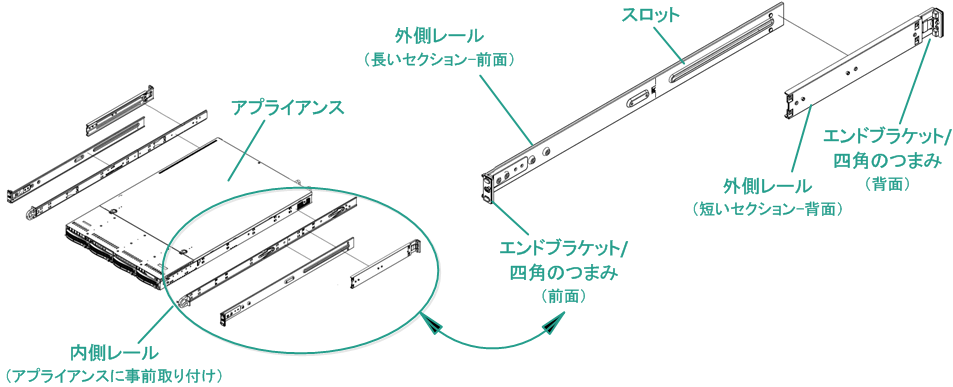

アプライアンスと共にレール/ラックのマウント キットが配布されます。このキットは、外側レール（クイック インストール）、内側レール延長、マウント ハードウェアを提供し、これは必要に応じてアプライアンスをラック構成に固定するために使用できます。（レール アダプタも提供されていますが、オプションの標準的なマウント レールのみで使用でき、クイック インストール レールには使用できません。）

ラック マウント キャビネットおよび付属品は、メーカによって異なります。お使いの環境内でレールを適切に固定するための十分なラック マウント ハードウェアがあることを確認します。

重要：このアプライアンスは、限られた場所（アクセスの許可およびデバイスのロックによる保護/制御）でのみ使用できます。

次の手順に従ってください：

1. アプライアンスを設置する場所が湿っておらず、よく換気されていることを確認します（前面および背面に気流を塞ぐような障害物がない）。さらに、設置場所で常に一定の適切な動作温度が維持され、熱、電気的ノイズ、電磁場が生じないことを確認します。

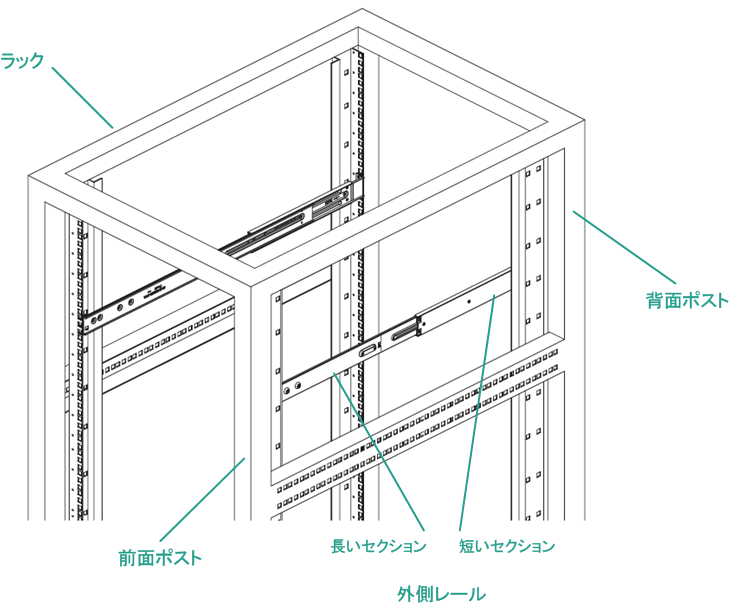

   注：外側レールはそれぞれ 2 つのセクションから構成されます。組み立て時には、長いセクションが前面のラック ポストに取り付けられ、短いセクションが背面のラック ポストに取り付けられます。

2. 長いセクションを短いセクションに取り付け、ピンを対応するスロットの穴に合わせて、エンド ブラケットが同じ方向を向いていることを確認します。



3. 短いセクションをラックの背面ポストに接触するように配置し、2 つの四角形のつまみが、ポストの対応する四角形の穴に合うようにします。レールが背面のポストにはまる（およびロックされる）ように圧力をかけます。



4. 組み立てられた外側レールの全体の長さを調整し、レールがラック内にぴったりと（水平に）収まるようにします。
5. 長いセクションをラックの前面ポストに接触するように配置し、2 つの四角形のつまみが、ポストの対応する四角形の穴に合うようにします。レールが前面のポストにはまる（およびロックされる）ように圧力をかけます。
6. 他の外側レールに対して手順 2 ~ 5 を繰り返します。

   注：アプライアンスの側面には内側レールがあらかじめ取り付けられています。（必要に応じて内側レールの延長も提供されています。）

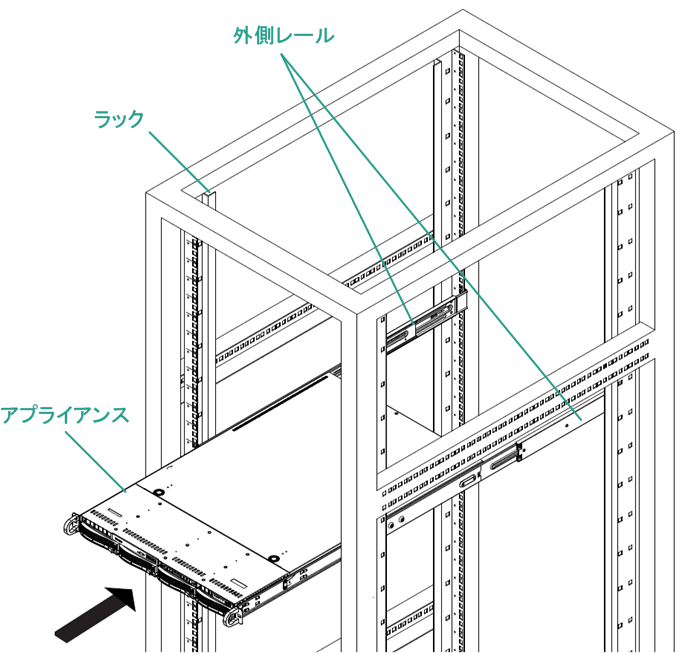

7. アプライアンスを慎重に持ち上げて、内側レールの背面の端がラックにマウントされた外側レールの前面の端に合っているようにし、両方の側を適度に押しながらアプライアンスをラック内の設置場所までスライドしてロックされるようにします（カチっと音がするまでスライドします）。
