Instalar o Appliance

Um kit de montagem em trilho/rack é fornecido com o dispositivo. Esse kit fornece trilhos externos de instalação rápida, extensões para trilhos internos e as ferragens de montagem que podem ser usadas conforme necessário para fixar o dispositivo em qualquer configuração de rack. (Adaptadores de trilho também são fornecidos, mas são para uso somente com os trilhos de montagem padrão opcionais e não com os trilhos de instalação rápida).

Os gabinetes de montagem em racks e os anexos podem variar de acordo com o fabricante. Certifique-se de ter as ferragens de montagem em rack suficientes para fixar corretamente os trilhos em seu ambiente.

Importante: este dispositivo deve ser usado apenas em local restrito (acesso autorizado e protegido/controlado por um dispositivo de travamento).

Follow these steps:

1. Verifique se a área onde o dispositivo será instalado é seca e bem ventilada (livre de obstruções na frente e atrás que possam impedir o fluxo de ar). Além disso, certifique-se de que a área mantenha uma temperatura fresca constante e não gere calor, ruído elétrico ou campos eletromagnéticos.

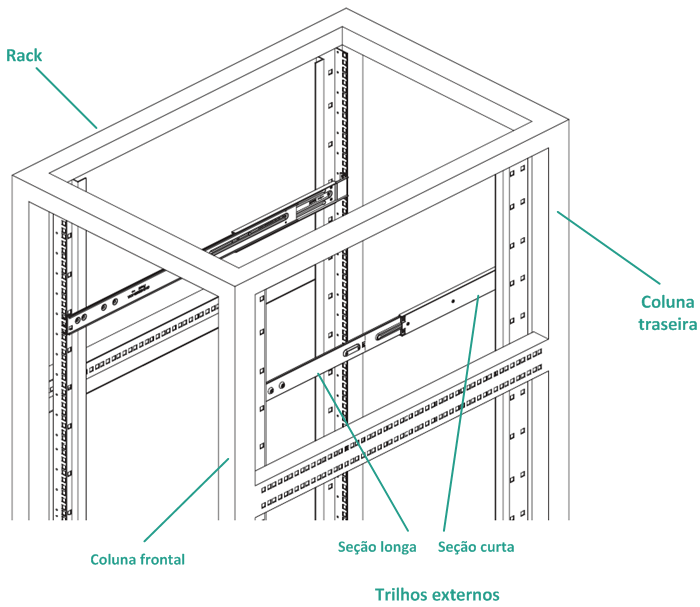

   Observação: Cada um dos trilhos externos consiste em duas seções. Quando montados, a seção longa é anexada à coluna frontal do rack, e a seção curta é anexada à coluna posterior do rack.

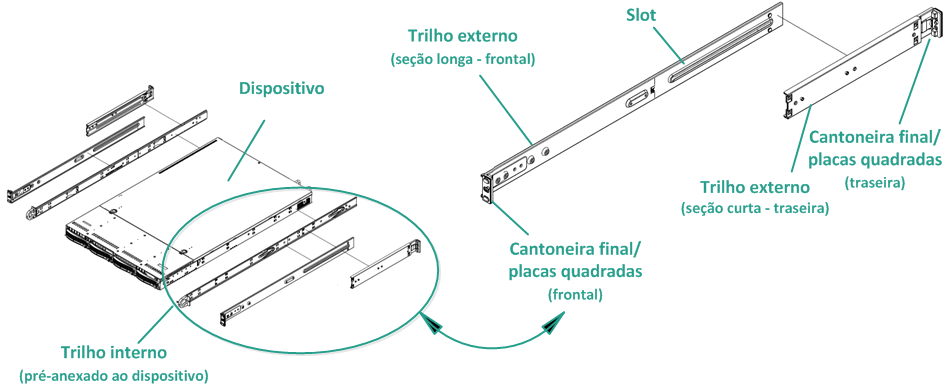

2. Monte a seção longa na seção curta, alinhe os pinos com as aberturas ranhuradas correspondentes e certifique-se de que os suportes das extremidades estejam voltados para a mesma direção.



3. Posicione a seção curta contra a coluna posterior do rack para que as duas guias quadradas fiquem alinhadas com os orifícios quadrados correspondentes da coluna. Aplique pressão para encaixar (e travar) o trilho na coluna posterior.



4. Ajuste o comprimento total dos trilhos externos montados para que o trilho caiba perfeitamente (e nivelado) no rack.
5. Posicione a seção longa contra a coluna frontal do rack para que as duas guias quadradas fiquem alinhadas com os orifícios quadrados correspondentes da coluna. Aplique pressão para encaixar (e travar) o trilho na coluna frontal.
6. Repita as etapas de 2 a 5 para o outro suporte externo.

   Observação: O dispositivo é fornecido com os trilhos internos previamente acoplados às suas laterais. (Extensões para trilhos internos são fornecidas também se necessário).

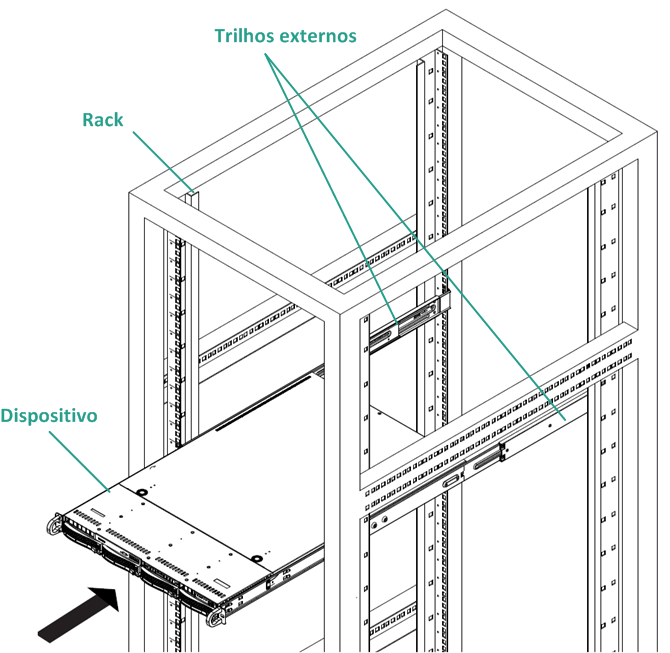

7. Levante o dispositivo cuidadosamente para que a extremidade posterior dos trilhos internos fique alinhada com a extremidade frontal dos trilhos externos montados no rack e, usando pressão estável nos dois lados, deslize o dispositivo para dentro do rack até travá-lo no lugar (som de encaixe).
