Instalación del dispositivo

Con el dispositivo se entrega un kit de montaje en guía o rack. Este kit incluye las guías externas de instalación rápida, las extensiones de guía interna y las herramientas y materiales de montaje que puede utilizar según sea necesario para montar el dispositivo en cualquier configuración de rack. También se proporcionan los adaptadores de guía, pero son para usarlos solo con las guías de montaje estándar opcionales (no con las guías de instalación rápida).

Las conexiones y los armarios de montaje en rack pueden variar según el fabricante. Asegúrese de que dispone de herramientas y materiales de montaje en rack suficientes para fijar correctamente las guías en su entorno.

Importante: Este dispositivo solo se debe usar en una ubicación restringida (es decir, que cuente con funciones de autorización de acceso protegidas o controladas mediante dispositivos de bloqueo).

Follow these steps:

1. Asegúrese de que el área donde se vaya a ubicar el dispositivo esté seca y bien ventilada (debe estar libre de obstrucciones en la parte posterior y delantera, ya que estas podrían impedir la circulación del aire). Además, compruebe que en el área haya una temperatura de funcionamiento fría constante y que no se genere calor, ruido eléctrico ni campos electromagnéticos.

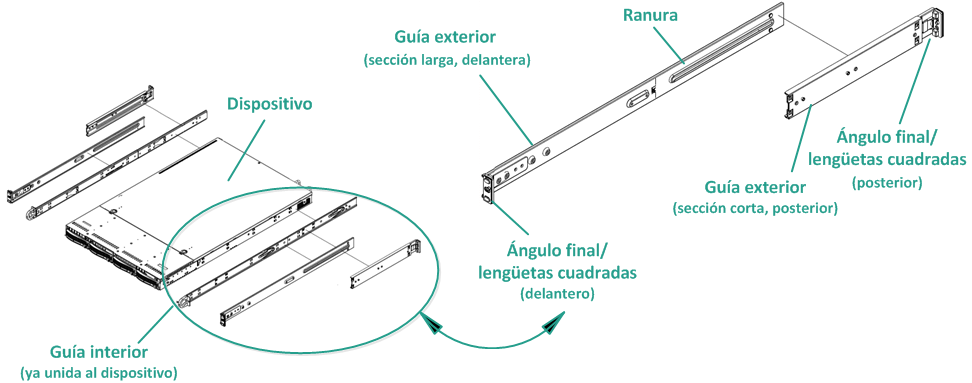

   Nota: Cada guía externa está formada por dos secciones. Al montarlas, la sección larga se conecta al poste del rack delantero y la sección corta se conecta al poste de la parte posterior del rack.

2. Una la sección larga a la corta, alinee los pines con las aperturas correspondientes de las ranuras y asegúrese de que los soportes de sujeción de los extremos estén mirando en la misma dirección.

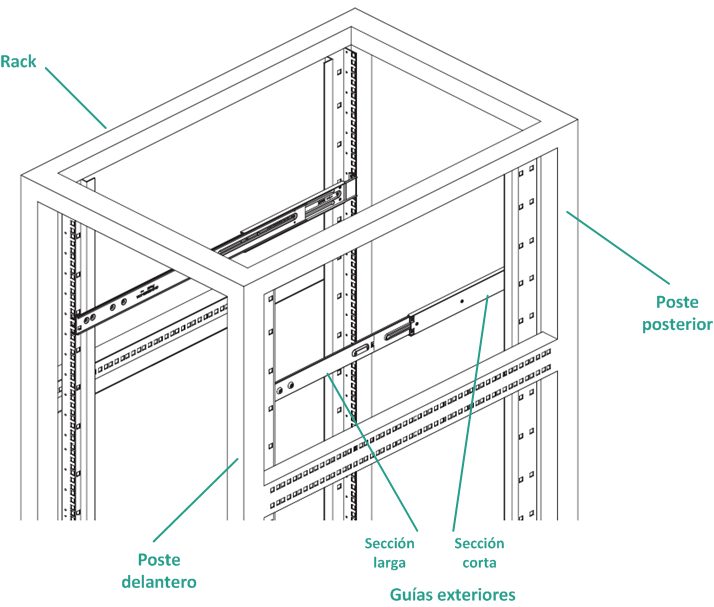

3. Coloque la parte corta contra el poste posterior del rack, de forma que las dos pestañas cuadradas queden alineadas con los orificios cuadrados correspondientes del poste. Aplique presión para encajar (y bloquear) la guía en el poste posterior.



4. Ajuste la longitud total de las guías externas montadas de forma que encajen bien en el rack y queden niveladas.
5. Coloque la parte larga contra el poste delantero del rack, de forma que las dos pestañas cuadradas queden alineadas con los orificios cuadrados correspondientes del poste. Aplique presión para encajar (y bloquear) la guía en el poste delantero.
6. Repita los pasos del 2 al 5 para la otra guía externa.

   Nota: El dispositivo viene con las guías internas previamente conectadas a los lados del dispositivo. (Las extensiones de la guía interna también se proporcionan si es necesario).

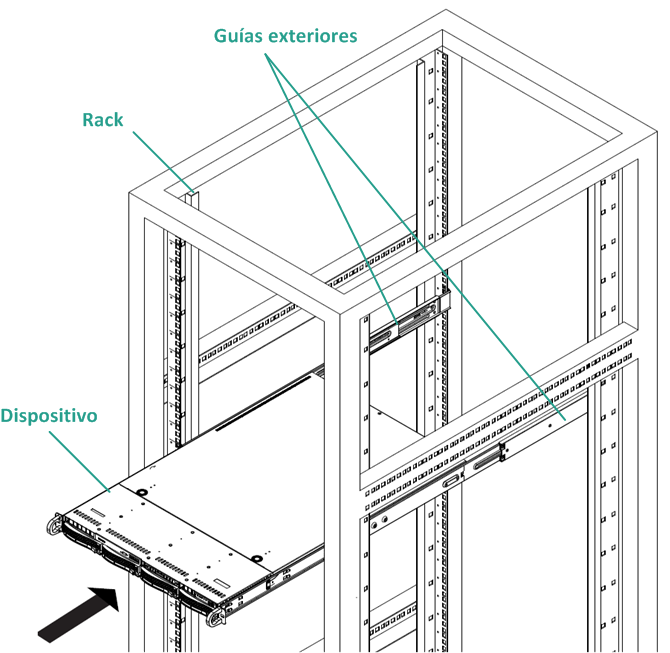

7. Eleve cuidadosamente el dispositivo de forma que el extremo posterior de las guías internas quede alineado con el extremo delantero de las guías externas montadas en el rack. A continuación, ejerza una presión uniforme en ambos extremos y deslice el dispositivo en el rack hasta que encaje en su sitio con un clic.
