Cavi di connessione

Per alimentare il dispositivo, è importante seguire le fasi di collegamento dei cavi nell'ordine indicato.

Follow these steps:

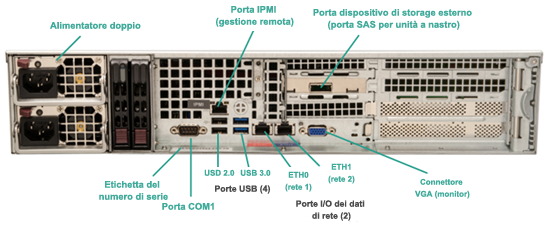

1. Collegare i cavi di rete (rossi e blu) alle porte seriali I/O corrispondenti. Nel pannello anteriore, il LED dell'attività di rete corrispondente si accende. (LED rete 1 = porta ETH0. LED rete 2 = porta ETH1).
2. Collegare un'estremità del cavo di alimentazione al retro del dispositivo e l'altra estremità all'alimentazione.
3. Collegare i cavi al monitor e alla tastiera (è possibile utilizzare le porte USB o porte specifiche per le connessioni).
4. Se necessario, è possibile collegare un cavo dalla porta IPMI dedicata a un interruttore per la gestione remota (tramite rete) e assegnare l'indirizzo IP alla porta dedicata nel programma di installazione BIOS.

   Nota:  La password predefinita per l'accesso IPMI è ARCADMIN (maiuscole/minuscole). Cambiare la password non appena possibile. Consultare la Guida per l'utente per il dispositivo Arcserve UDP per le istruzioni su come modificare la password predefinita.

5. Se necessario, collegare il cavo dalla periferica di archiviazione esterna alla porta di archiviazione esterna.
